HDMI数字光端机

HDMI高清数字非压缩光端机

产品简介

XUNWEI™HDMI数字光端机是由HDMI发送器(HDMI-T)和HDMI接收器(HDMI-R)组成, 通过一芯单模光纤远距离传输HDMI、Audio信号的设备。 在多媒体应用系统中,往往需要把HDMI数字视频信号、音频信号、控制信号进行远距离、无失真的并行传输。使用HDMI光端机进行传输,完全解决了此类问题,传输距离1米-120公里。光端机传输具有衰减小、频带宽、抗干扰性能强、安全性能高、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。HDMI数字光端机已经广泛应用在各大型多媒体高清显示、信息发布和新闻中心、交通诱导和信息显示系统、户外大屏显示系统、大型舞台展示和娱乐中心、电视直播、多媒体会议、军事指挥和演习等多个领域。

产品特性



●数字非压缩:采用全数字、无压缩、高清传输方式,图像清晰稳定。
●外部接口:除了HDMI接口外,还支持Audio音频,RS232数据,USB数据等外部接口。
●高清分辨率:支持UXGA 1280*1024/,HDTV 1080p 1920*1080@60Hz分辨率的信号传输。
●远距传输:支持单模0~120KM、多模0~300M的距离传输。
●光电自适应:采用先进的自适应技术,使用时无需进行电气光学调节。
●多种规格:支持单路、2路、4路、多路HDMI信号传输,可提供独立式、1U机架式和4U机架式安装规格。
HDMI数字光端机系列
  • 信号输入
    1路
  • 信号输出
    1路
  • 接口标准
    HDMI 1.4
  • 视频接口
    HDMI-A
  • 输入带宽
    4.5GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    <-40dB@5MHz
  • 传输类型
    单模单纤(多模可选)
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5~-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比(SNR)
    >75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    >10万小时

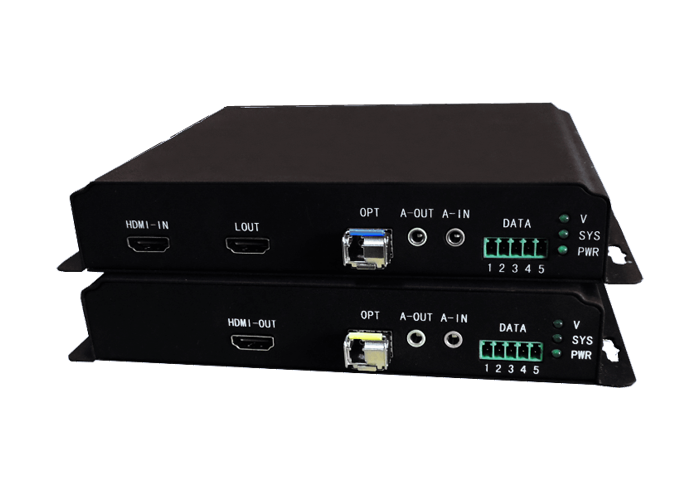

  • 产品规格
    独立式:220L×130W×33H(mm)
  • 信号输入
    2路
  • 信号输出
    2路
  • 接口标准
    HDMI 1.4
  • 视频接口
    HDMI-A
  • 输入带宽
    4.5GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    <-40dB@5MHz
  • 传输类型
    单模单纤(多模可选)
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5~-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比(SNR)
    >75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    >10万小时

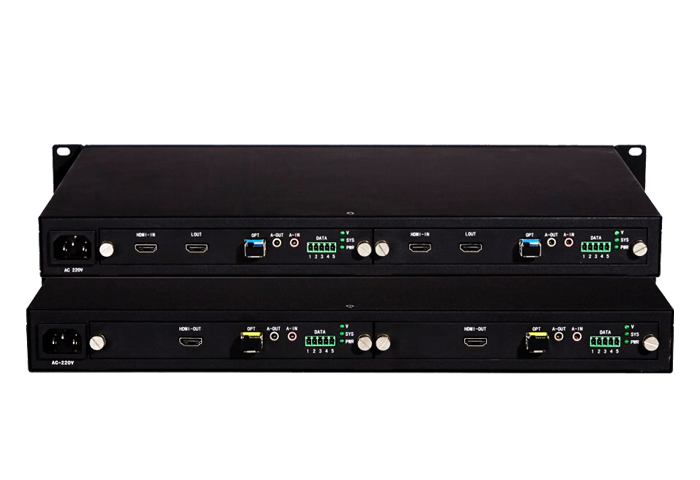

  • 产品规格
    1U机架式:485L×255W×46H(mm)
  • 信号输入
    4路
  • 信号输出
    4路
  • 接口标准
    HDMI 1.4
  • 视频接口
    HDMI-A
  • 输入带宽
    4.5GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    <-40dB@5MHz
  • 传输类型
    单模单纤(多模可选)
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5~-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比(SNR)
    >75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    >10万小时

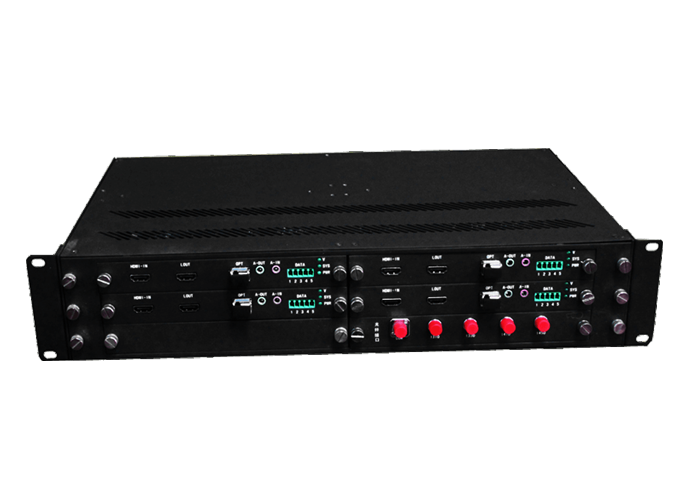

  • 产品规格
    2U机架式:485L×255W×92H(mm)
  • 信号输入
    8路
  • 信号输出
    8路
  • 接口标准
    HDMI 1.4
  • 视频接口
    HDMI-A
  • 输入带宽
    4.5GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    <-40dB@5MHz
  • 传输类型
    单模单纤(多模可选)
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5~-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比(SNR)
    >75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    >10万小时

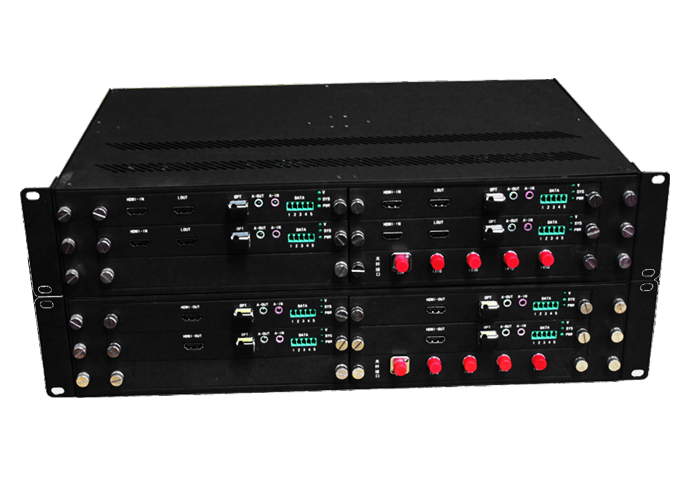

  • 产品规格
    4U机架式:485L×280W×195H(mm)
  • 信号输入
    16路
  • 信号输出
    16路
  • 接口标准
    HDMI 1.4
  • 视频接口
    HDMI-A
  • 输入带宽
    4.5GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    <-40dB@5MHz
  • 传输类型
    单模单纤(多模可选)
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5~-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比(SNR)
    >75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    >10万小时
  • 产品规格
    4U机架式:485L×280W×195H(mm)
