HDMI矩阵切换器

HDMI高清数字信号矩阵切换系统

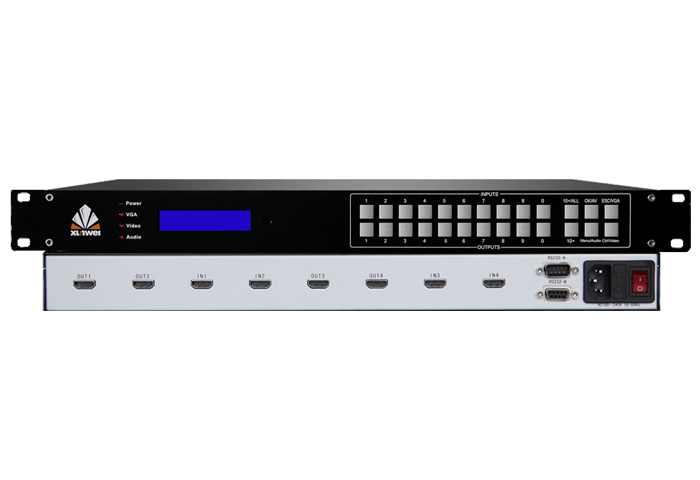

4路HDMI矩阵切换器

产品简介

XUNWEI™ HDMI矩阵切换器是讯维最新研发生产的一款多通道输入输出的高清分辨率HDMI矩阵产品，支持高分辨率1080P，可连接多个不同的HDMI信号输入源, 多个不同的HDMI接收显示设备。用户可以同一时间使用多个接收显示设备选择任意一个不同的信号输入源，多个显示设备可选择相同或不同的输出信号。HDMI矩阵切换器在各类指挥中心、调度中心、分析中心、会议中心、视频会议、虚拟模拟中心、图像展示等等多信号源的AV工程得到广泛应用。

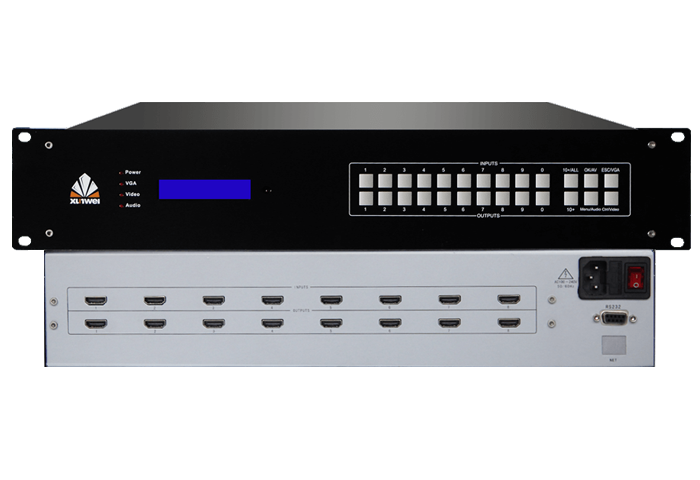

8路HDMI矩阵切换器

产品特性

●1080P分辨率：采用超强图像处理芯片，轻松实现1080P（1920*1080）高清分辨率。
●模块化设计：采用模块化设计，即机箱加板卡，可根据现场需求自由扩展。（部分型号）
●预案管理：提供最多32个用户自定义的输出通道配置方案，在客户端可以轻松管理预案的调用与管理。
●控制灵活：支持RS32（软件）、面板、遥控、网络（选配）等多种控制方式。
●自动轮巡：可设置轮巡通道、时间、间隔，可轻松实现信号自动切换。

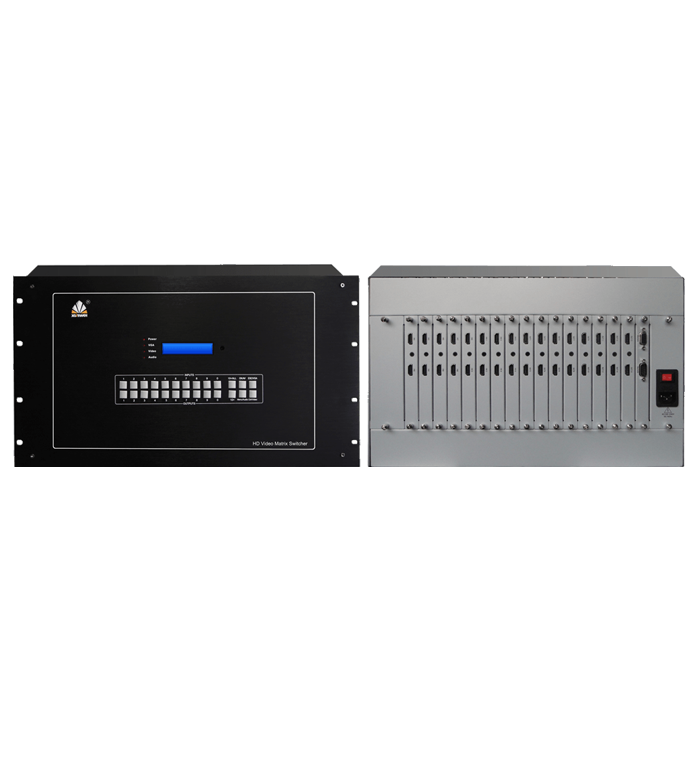

16路HDMI矩阵切换器

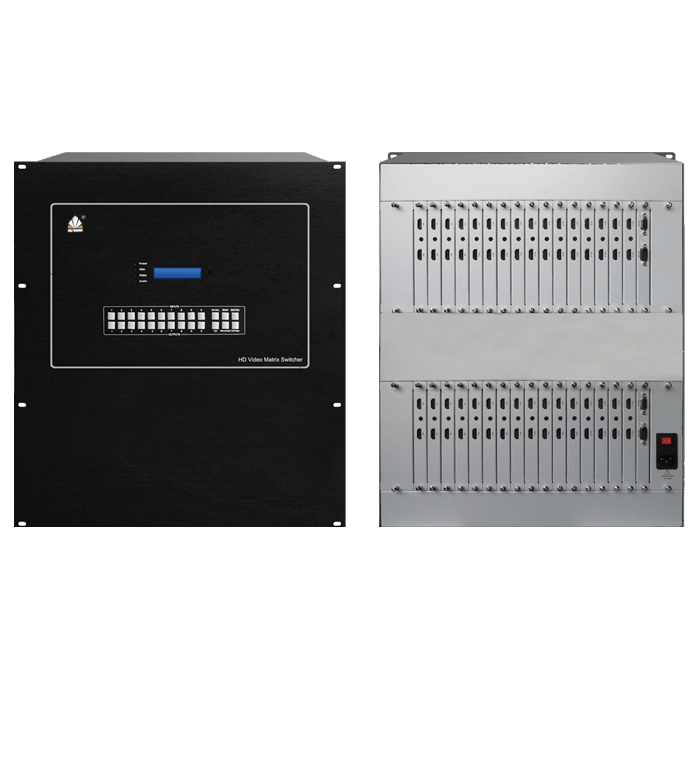

32路HDMI矩阵切换器

HDMI矩阵切换器系列

XW-HD0404 XW-HD0808 XW-HD1616 XW-HD3232

信号输入
4路

信号输出
4路

带宽(速率)
6.5GBits

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

信号类型
HDTV高清信号

接口
HDMI (A型19针母头)

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
1U

信号输入
8路

信号输出
8路

带宽(速率)
6.5GBits

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

信号类型
HDTV高清信号

接口
HDMI (A型19针母头)

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
2U

信号输入
16路

信号输出
16路

带宽(速率)
6.5GBits

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

信号类型
HDTV高清信号

接口
HDMI (A型19针母头)

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
6U

信号输入
32路

信号输出
32路

带宽(速率)
6.5GBits

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

信号类型
HDTV高清信号

接口
HDMI (A型19针母头)

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
12U
