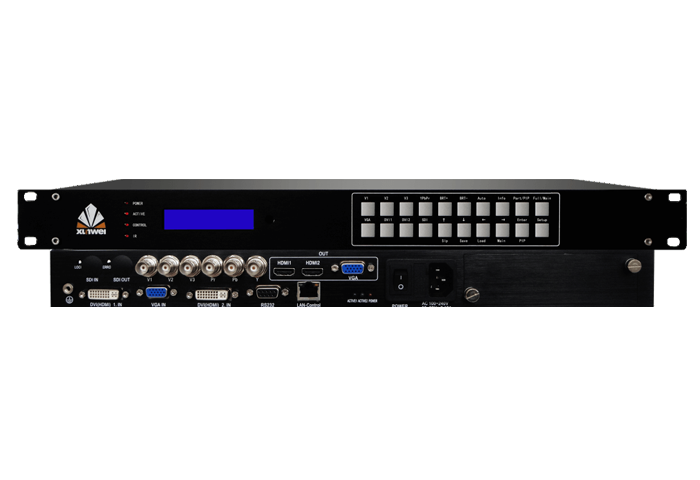

LED视频处理器

产品简介

XUNWEI™ LED视频处理器是讯维最新研发的多路视频和图像输入的无缝切换视音频图像处理器,可接受各种视频信号,包括VGA计算机视频、HDMI、DVI、SDI的和高标清视频。它将自动输入格式识别、先进的图像解析度转换技术和同步拼接处理技术,无缝的结合在一起,可满足高质量、视音频同步的演示需求。LED视频处理器采用先进的底板交换技术,区别于传统的总线架构,保证信号的传输和交换通过多条链路进行,避免了总线技术传输受限、死机、速度慢、不实用等诸多瓶颈,信号的处理速度与通道数量的多少无关,确保大规模图像信息的接入,即使再多的信号源,也不会影响系统的正常使用。
LED视频处理器

产品特性



●4K超高清分辨率:支持多个超高清DVI双链接输入接口,其单口支持高达4088x4088的分辨率(高端型号),可轻松实现多个屏幕上的超高清信号显示,极大丰富和完善了单系统画面的显示内容。
●纯硬件架构:采用纯硬件架构,系统的核心为大规模的FPGA阵列,其内部无任何CPU和操作系统,安全稳定。
●信号无缝切换:采用先进的图像处理芯片,切换无停顿及黑场出现,免除场景切换速度慢、蓝屏等多种不利因素,方便现场的操作和使用。
●窗口显示调整:支持输出通道图像窗口任意摆放显示,接入处理器的多种视频信号可根据需求在显示端进行任意位置、任意大小比例、任意叠加等多种显示功能,也可将接入系统的信号源在单屏及组合屏幕上显示,方便对窗口摆放显示要求较高的环境,满足多种图像显示功能,方便用户使用。
●多种切换效果:支持任意两输入信号间预切换、无缝切换、淡入淡出、右拉幕、下拉幕、中间到四周、中间到左右、中间到上下、左上到右下切换。
●丰富的接口:提供丰富的输入输出接口,可根据用户的具体需求进行相应的配置,支持VGA、DVI、HDMI、Video、SDI等信号输入输出,满足用户对多种信号接口的需求。
LED视频处理器
LED视频处理器
LED视频处理器系列
  • 信号输入
    1×HDMI,1×DVI,1×VGA(RGBHV),2×复合视频
  • 输入接口
    VGA:15pin D_Sub(雌),DVI:24+1 DVI_D,复合视频: BNC×2
  • 视频制式
    PAL/NTSC
  • 复合视频幅度阻抗
    1V(p_p)/75Ω
  • VGA格式
    PC(VESA),≤1920x1200@60HZ
  • VGA幅度阻抗
    R、G、B=0.7 V(p_p)/75Ω
  • DVI 格式
    SD/HD(EIA-861B),≤1920x1080P @60HZ;PC(VESA),≤1920x1200 @60HZ
  • HDMI格式(HDCP)
    SD/HD(EIA-861B),≤1920x1080P @60HZ;PC(VESA),≤1920x1200 @60HZ
  • 信号输出
    DVI OUT1:24+1 DVI_D,DVI OUT2:24+1 DVI_D
  • 输出分辨率
    1024×768,1920×1080,2304×1152,1280×720,1920×1200,1280×1024,1440×900,1600×1200,2048×1152等
  • 控制方式
    面板按键
  • 电源
    100-240VAC@50/60Hz
  • 环境温度
    5-40℃
  • 环境湿度
    15-85%
  • 产品规格
    440mm宽x250mm深x44mm高(不带耳朵)
  • 信号输入
    4×DVI,4×VGA(RGBHV),4×复合视频,1×3G-SDI(选配)
  • 输入接口
    VGA:15pin D_Sub(雌),DVI:24+1 DVI_D,复合视频: BNC×2
  • DVI规格
    DVI1.0,HDMI1.3向下兼容
  • DVI输入分辨率
    VESA标准,PC to 1920x1200,HD to 1080p
  • VGA规格
    R、 G、 B、 Hsync、 Vsync:0 to1Vpp±3dB (0.7V Video+0.3v Sync )
  • VGA输入分辨率
    VESA标准,PC to 1920x1200
  • 视频规格
    PAL/NTSC 1Vpp±3db (0.7V Video+0.3v Sync ) 75 ohm
  • 视频输入分辨率
    480i,576i
  • SDI规格
    SD-SDI,HD-SDI,3G-SDI
  • SDI输入分辨率
    1080p ,720p ,1080i ,1035i,625/525 line
  • 信号输出
    8×DVI,4×VGA(RGBHV)
  • 输出接口
    DVI_I
  • 输出分辨率
    640×480,800×600,1024×768,1280×1024,1366×768,1440×900,1600×1200,1920×1080,1920×1200,2048×1152
  • 电源
    100-240VAC@50/60Hz
  • 最大功率
    100W
  • 工作温度
    0°C~45°C
  • 产品规格
    440mm(宽)x300mm(深)x88mm(高)
