SDI切换器

SDI高清数字视频切换器

产品简介

XUNWEI™SDI切换器是专为数字视频信号的显示切换而设计的高性能智能矩阵开关设备，用于将多路3G-SDI数字视频输入信号切换到一路3G-SDI视频输出通道中，兼容HD-SDI和SD-SDI信号。SDI切换器带有断电现场保护，并具备RS232控制接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。SDI切换器主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合。

产品特性

●高清分辨率：支持分辨率高达1920x1080P，图像清晰稳定。
●自动轮巡：自带轮巡功能，可设置轮巡开关、轮巡时间与轮巡通道，轻松实现自动切换。
●预案管理：提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用，免去在多组预定模式间切换时的繁琐操作，在客户端可以轻松管理预案的调用与管理。
●SDI兼容性：支持3G-SDI信号传输，并且兼容HD-SDI和SD-SDI信号。
●多种控制方式：支持红外遥控、面板管理、RS232管理、网络管理（选配），使对切换器的控制变得随心所欲。
●增益补偿技术：采用高性能的图像处理及信号长矩离传输失真增益补偿技术，图像输出更加稳定可靠。

SDI切换器系列

XW-SD0401 XW-SD0801 XW-SD1601 XW-SD3201

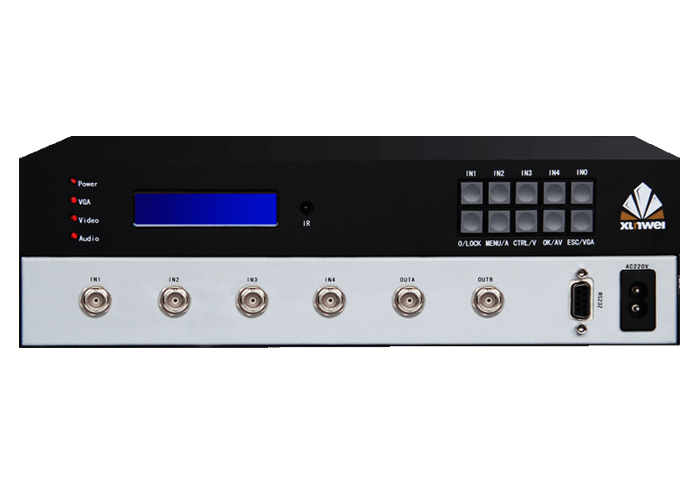

信号输入
4路

信号输出
1路

信号类型
3G-SDI，兼容HD-SDI和SD-SDI

信号接口
BNC

带宽(速率)
2.95GBits

通道间隔离度
>65dB

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

控制方式
面板、遥控、软件、网络（选配）

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
桌面式

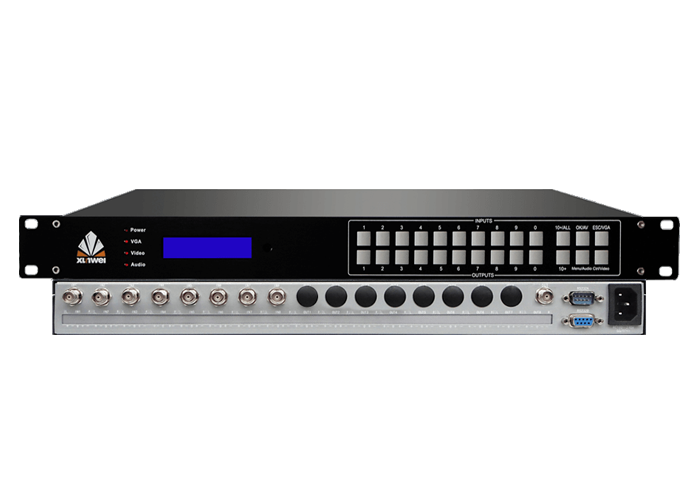

信号输入
8路

信号输出
1路

信号类型
3G-SDI，兼容HD-SDI和SD-SDI

信号接口
BNC

带宽(速率)
2.95GBits

通道间隔离度
>65dB

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

控制方式
面板、遥控、软件、网络（选配）

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
标准机架式1U

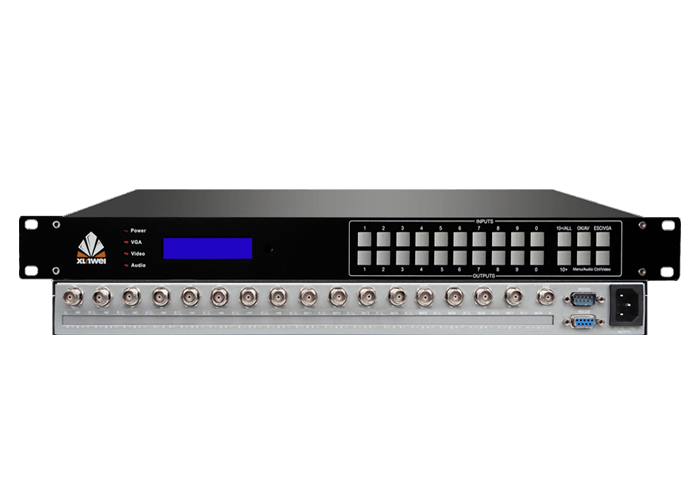

信号输入
16路

信号输出
1路

信号类型
3G-SDI，兼容HD-SDI和SD-SDI

信号接口
BNC

带宽(速率)
2.95GBits

通道间隔离度
>65dB

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

控制方式
面板、遥控、软件、网络（选配）

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
标准机架式1U

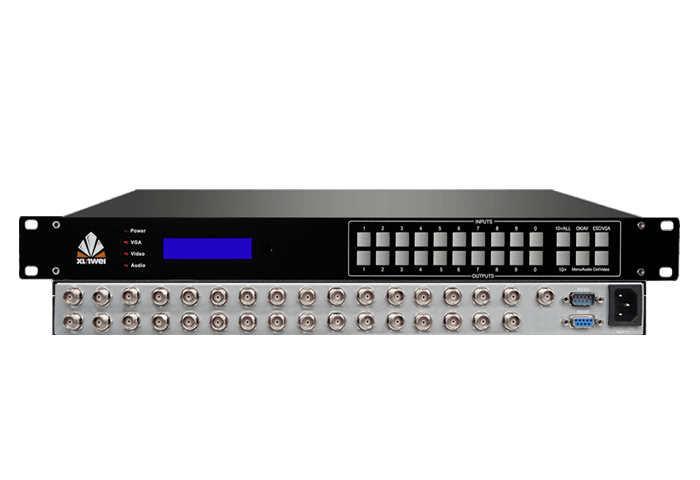

信号输入
32路

信号输出
1路

信号类型
3G-SDI，兼容HD-SDI和SD-SDI

信号接口
BNC

带宽(速率)
2.95GBits

通道间隔离度
>65dB

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

控制方式
面板、遥控、软件、网络（选配）

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
标准机架式1U
