高清数字网络矩阵

高清网络数字矩阵切换系统

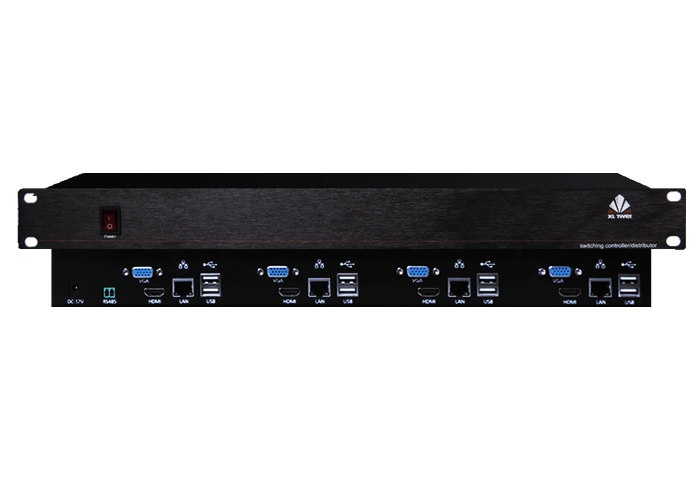

4路高清数字网络矩阵

产品简介

XUNWEI™ 数字网络矩阵是讯维研发生产的一款开放式网络视频监控系统,专为液晶电视墙系统、大中小型拼接电视墙的部署与管理而设计的解码上墙的一款高技术含量的矩阵,采用Linux操作系统,运行稳定可靠。支持高清1080P/720P/D1网络视频的解码输出;高清HDMI接口解码输出;支持ONVIF及多种网络传输协议、多码流解码方式,为大中小型拼接电视墙解码切换服务提供强有力的支持。支持1080P/720P高清网络球机的控制,支持报警联动自动切屏功能,支持ip地址冲突检测!它可以实现传统模拟矩阵的全部切换功能,还可以实现NVR的录像功能。网络数字矩阵可以任意连接系统内的任意前端摄像机通道,连接到系统的视频通道信息(如网点信息、摄像机位置等)可以实时获得,同时可以根据需要选择可以录像的数字矩阵,对数字矩阵的操作可以利用鼠标或主控键盘在矩阵本机操作,也可以利用主控制终端或管理中心进行远程操作,数字矩阵解码通道可以实现自动、手动切换、轮巡或组(群)切换;可以实现单画面或多画面的显示效果,支持报警自动放大显示等,单机可支持64CIF或36路D1解码通道,可支持720P或1080P高清解码,支持万能解码,不受前端编码设备限制。

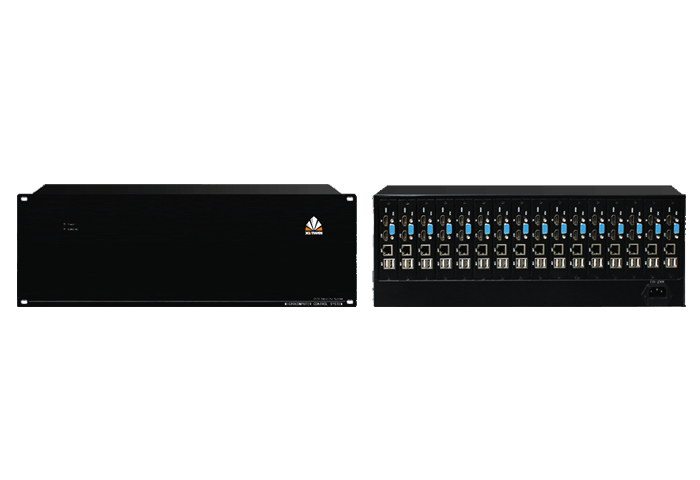

16路高清数字网络矩阵

产品特性



●模块化设计:采用插卡式模块设计,可根据项目需求灵活配置,产品组成灵活、运行可靠、维护便捷。
●高清解码:支持200W(1920x1080P)及以下所有分辨率1024P(1280x1024)、720P(1280x720)、WD1(960x576)、D1(704x576)、CIF(352x288)视频解码显示。
●画面分割:支持1/4/9/16/24/32画面分割显示D1/720P/960P/1080P的图像画面。
●无缝级联:支持对多台矩阵主机的集中控制,多机无缝级联,可组成8+1、12+1、18+2、24+4及3*3(9屏),、3*4(12屏)、3*6(18屏)、4*6(24屏)、4*8(32屏)、4*12(48屏)等自由的电视墙显示组合。
●自动轮巡:支持分组切换画面,多屏自动轮巡、单屏自动轮巡,有多组场景复显功能,可以多个场景自动轮巡复显。
●报警联动:支持报警联动视频功能,通过485总线式报警主机接入开关量采集报警信号。

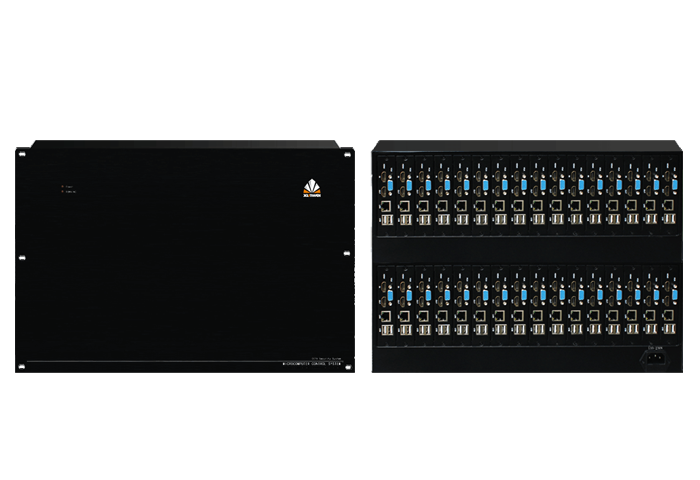

32路高清数字网络矩阵
32路高清数字网络矩阵
高清数字网络矩阵系列
  • HDMI输出
    4路
  • VGA输出
    4路
  • HDMI输入
    /
  • 画面分割
    1/4/9/16/25,首屏自带平台管理软件,1/4画面分割
  • 输出分辨率
    1920x1080@60HZ
  • 网络摄像机
    单机箱最大256台,分辨率为1080P/960P/720/D1的网络摄像机
  • 解码能力
    1画面1080P,4画面720P,9画面 D1及D1以下,16画面D1,25画面D1
  • 摄像机带宽
    200万:8Mbps,130万:6Mbps,100万:4Mbps,40万:2Mbps
  • 网络接口
    RJ45,10M/100M/1000Mbps自适应以太网口
  • 串行接口
    1个标准RS485键盘接口接控制键盘
  • USB接口
    2路
  • 在线升级
    可通过USB接口或网络进行在线升级
  • 显示响应速度
    从A摄像机切换到B摄像机显示速度小于1秒
  • 控球响应速度
    小于1秒
  • 工作温度
    -10℃-+55℃
  • 工作湿度
    10%-90%
  • 电 源
    220V/AC 50Hz-60Hz
  • 功 耗
    ≤160W
  • 产品尺寸
    标准机架式1U
  • HDMI输出
    16路
  • VGA输出
    16路
  • HDMI输入
    16路
  • 画面分割
    1/4/9/16/25,首屏自带平台管理软件,1/4画面分割
  • 输出分辨率
    1920x1080@60HZ
  • 网络摄像机
    单机箱最大256台,分辨率为1080P/960P/720/D1的网络摄像机
  • 解码能力
    1画面1080P,4画面720P,9画面 D1及D1以下,16画面D1,25画面D1
  • 摄像机带宽
    200万:8Mbps,130万:6Mbps,100万:4Mbps,40万:2Mbps
  • 网络接口
    RJ45,10M/100M/1000Mbps自适应以太网口
  • 串行接口
    1个标准RS485键盘接口接控制键盘
  • USB接口
    2路
  • 在线升级
    可通过USB接口或网络进行在线升级
  • 显示响应速度
    从A摄像机切换到B摄像机显示速度小于1秒
  • 控球响应速度
    小于1秒
  • 工作温度
    -10℃-+55℃
  • 工作湿度
    10%-90%
  • 电 源
    220V/AC 50Hz-60Hz
  • 功 耗
    ≤160W
  • 产品尺寸
    标准机架式4U
  • HDMI输出
    32路
  • VGA输出
    32路
  • HDMI输入
    32路
  • 画面分割
    1/4/9/16/25,首屏自带平台管理软件,1/4画面分割
  • 输出分辨率
    1920x1080@60HZ
  • 网络摄像机
    单机箱最大256台,分辨率为1080P/960P/720/D1的网络摄像机
  • 解码能力
    1画面1080P,4画面720P,9画面 D1及D1以下,16画面D1,25画面D1
  • 摄像机带宽
    200万:8Mbps,130万:6Mbps,100万:4Mbps,40万:2Mbps
  • 网络接口
    RJ45,10M/100M/1000Mbps自适应以太网口
  • 串行接口
    1个标准RS485键盘接口接控制键盘
  • USB接口
    2路
  • 在线升级
    可通过USB接口或网络进行在线升级
  • 显示响应速度
    从A摄像机切换到B摄像机显示速度小于1秒
  • 控球响应速度
    小于1秒
  • 工作温度
    -10℃-+55℃
  • 工作湿度
    10%-90%
  • 电 源
    220V/AC 50Hz-60Hz
  • 功 耗
    ≤160W
  • 产品尺寸
    标准机架式8U
