高清混合矩阵_高清_视频_分布式厂家 - 讯维

高清混合矩阵

模块化、单卡单路、无缝切换、数模混合矩阵切换系统

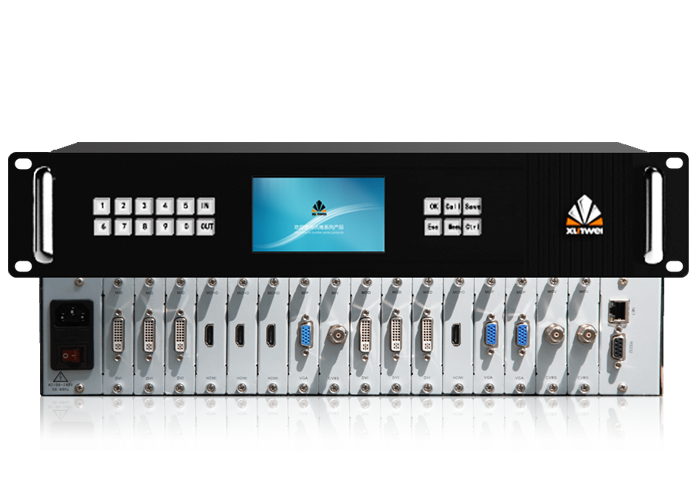

8路高清混合矩阵

产品简介

XUNWEI™新一代研发生产的多个模拟和数字矩阵整合于一个真正模块化、可扩展、可现场配置的高清混合矩阵。其最大的特点是采用插卡式机箱设计，非常适合于在最短的时间内，花费最少的人力成本来安装新的或替换已有的矩阵切换器板卡。从8、16&17、36、72、最大可配置为 144x144。可选择HDMI、DVI、VGA&RGB、3G-SDI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入输出，解决了视音频会议项目中由于视频信号源种类繁多，各种信号不兼容的困难，并最大程度的节省成本，利于系统升级、扩容及维护。

8路高清混合矩阵

产品特性

●远程云控制：通过WIFI\2G\3G\4G\5G、Internet等网络用户可运用智能手机(Android、iPhone)、平板电脑、台式电脑等可轻松实现远程控制矩阵设备;
●图像调节：图像位置、图像大小、相位移动功能;
●单卡单路：采用单路可拔插板卡设计，支持CVBS、YPBPR、VGA、HDMI、DVI、3G-SDI、HDBaseT、Fiber信号输入输出，每张板卡可配置不同的分辨率;
●无缝切换：支持各种数字、模拟信号间的无缝切换，切换过程无黑屏、无延时;
●触摸屏技术：根据机箱规格分别配置7/12.1寸电容触摸屏，带来所触即所得的操作便捷;
●APP控制：可通过安卓或苹果APP商城下载矩阵控制软件APP，安装APP后可通过手机或平板电脑对矩阵进行远程控制;
●4K分辨率：支持4K（3840*2160）分辨率图像输入输出切换显示，为你带来震撼的视觉体验。

16路高清混合矩阵

32路高清混合矩阵

高清混合矩阵系列

XW-HX0808 XW-HX1616 XW-HX3636 XW-HX8080 XW-HX144144

信号输入
8路

信号输出
8路

带宽(速率)
12.95Gbps

通道间隔离度
>65dB

最大传播延时
5ns(±1ns)

切换速度
≤100ns（支持无缝切换）

信号输入
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

信号输出
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

支持分辨率
4K/30Hz（3840*2160），1080P/60Hz

控制方式
面板、遥控、软件、网络

面板按键
触点

控制接口
RS-232(DB9)

TCP/IP接口
RJ45

网络控制协议
UDP;TCP/IP

电源
100VAC ~ 240VAC, 50/60 Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

环境温度湿度
0℃-50℃，5%~75%

尺寸
标准机架式2U

信号输入
16路

信号输出
16路

带宽(速率)
12.95Gbps

通道间隔离度
>65dB

最大传播延时
5ns(±1ns)

切换速度
≤100ns（支持无缝切换）

信号输入
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

信号输出
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

支持分辨率
4K/30Hz（3840*2160），1080P/60Hz

控制方式
面板、遥控、软件、网络

面板按键
触点

控制接口
RS-232(DB9)

TCP/IP接口
RJ45

网络控制协议
UDP;TCP/IP

电源
100VAC ~ 240VAC, 50/60 Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

环境温度湿度
0℃-50℃，5%~75%

尺寸
标准机架式4U

信号输入
36路

信号输出
36路

带宽(速率)
12.95Gbps

通道间隔离度
>65dB

最大传播延时
5ns(±1ns)

切换速度
≤100ns（支持无缝切换）

信号输入
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

信号输出
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

支持分辨率
4K/30Hz（3840*2160），1080P/60Hz

控制方式
面板、遥控、软件、网络

面板按键
触点

控制接口
RS-232(DB9)

TCP/IP接口
RJ45

网络控制协议
UDP;TCP/IP

电源
100VAC ~ 240VAC, 50/60 Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

环境温度湿度
0℃-50℃，5%~75%

尺寸
标准机架式12U

信号输入
80路

信号输出
80路

带宽(速率)
12.95Gbps

通道间隔离度
>65dB

最大传播延时
5ns(±1ns)

切换速度
≤100ns（支持无缝切换）

信号输入
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

信号输出
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

支持分辨率
4K/30Hz（3840*2160），1080P/60Hz

控制方式
面板、遥控、软件、网络

面板按键
触点

控制接口
RS-232(DB9)

TCP/IP接口
RJ45

网络控制协议
UDP;TCP/IP

电源
100VAC ~ 240VAC, 50/60 Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

环境温度湿度
0℃-50℃，5%~75%

尺寸
标准机架式20U

信号输入
144路

信号输出
144路

带宽(速率)
12.95Gbps

通道间隔离度
>65dB

最大传播延时
5ns(±1ns)

切换速度
≤100ns（支持无缝切换）

信号输入
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

信号输出
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT

支持分辨率
4K/30Hz（3840*2160），1080P/60Hz

控制方式
面板、遥控、软件、网络

面板按键
触点

控制接口
RS-232(DB9)

TCP/IP接口
RJ45

网络控制协议
UDP;TCP/IP

电源
100VAC ~ 240VAC, 50/60 Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

环境温度湿度
0℃-50℃，5%~75%

尺寸
标准机架式40U
