    SDI数字光端机

    SDI高清数字非压缩光端机

    产品简介

    XUNWEI™SDI光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备，信号格式从19.4Mbps到2.97Gbps, 系统支持符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准,以及DVB-ASI（EN50083-9）等数字电视格式的信号,满足工业级和广电产品相关标准要求。目前，SDI光端机广泛应用在公安、消防、军事、气象、铁路、航空等多个领域的长距离高清数字SDI信号延长传输的工程中。

    产品特性



    ●数字非压缩：采用全数字、无压缩、高清传输方式，图像清晰稳定。
    ●外部接口：支持RS232、RS458、ETH等外部接口，采用单根光纤中的单芯实施传输，大大降低成本。
    ●高清分辨率：支持UXGA 1280*1024/,HDTV 1080p 1920*1080@60Hz分辨率的信号传输。
    ●远距传输：支持单模0~120KM、多模0~300M的距离传输。
    ●光电自适应：采用先进的自适应技术，使用时无需进行电气光学调节。
    ●多种规格：支持单路、2路、4路、多路HDMI信号传输，可提供独立式、1U机架式和4U机架式安装规格。
    SDI数字光端机系列

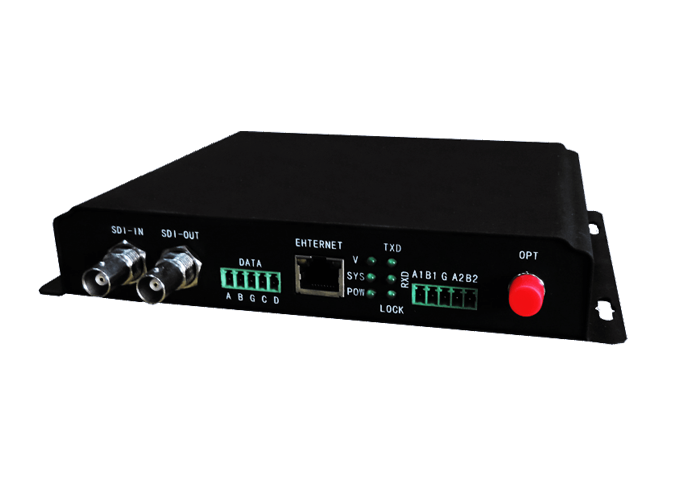

    XW-GD1SD XW-GD2SD XW-GD4SD XW-GD8SD XW-GD16SD
  • 信号输入
    1路
  • 信号输出
    1路
  • 接口标准
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 视频接口
    BNC
  • 输入带宽
    270M Hz~2.97GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    ＜-40dB@5MHz
  • 传输类型
    单模单纤（多模可选）
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5～-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    ＞10万小时
  • 产品规格
    独立式：220L×130W×33H（mm）
  • 信号输入
    2路
  • 信号输出
    2路
  • 接口标准
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 视频接口
    BNC
  • 输入带宽
    270M Hz~2.97GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    ＜-40dB@5MHz
  • 传输类型
    单模单纤（多模可选）
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5～-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    ＞10万小时
  • 产品规格
    1U机架式：485L×255W×46H（mm）

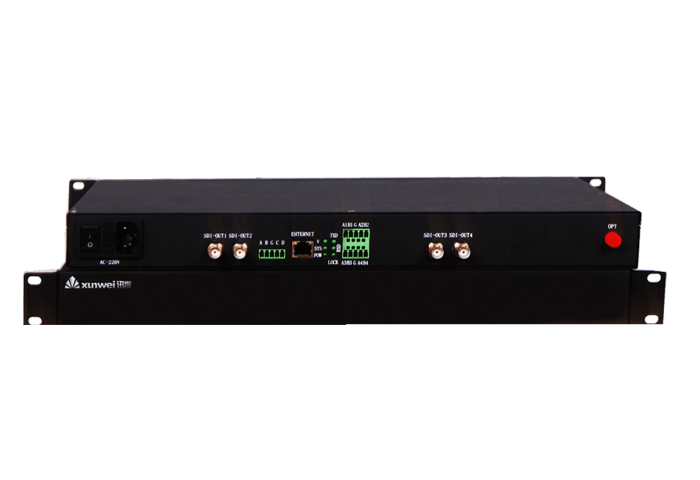

  • 信号输入
    4路
  • 信号输出
    4路
  • 接口标准
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 视频接口
    BNC
  • 输入带宽
    270M Hz~2.97GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    ＜-40dB@5MHz
  • 传输类型
    单模单纤（多模可选）
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5～-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    ＞10万小时
  • 产品规格
    2U机架式：485L×255W×92H（mm）

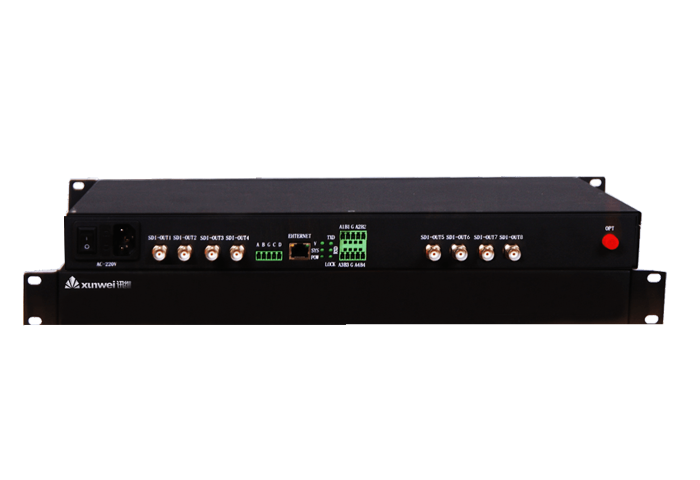

  • 信号输入
    8路
  • 信号输出
    8路
  • 接口标准
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 视频接口
    BNC
  • 输入带宽
    270M Hz~2.97GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    ＜-40dB@5MHz
  • 传输类型
    单模单纤（多模可选）
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5～-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    ＞10万小时
  • 产品规格
    4U机架式：485L×280W×195H（mm）

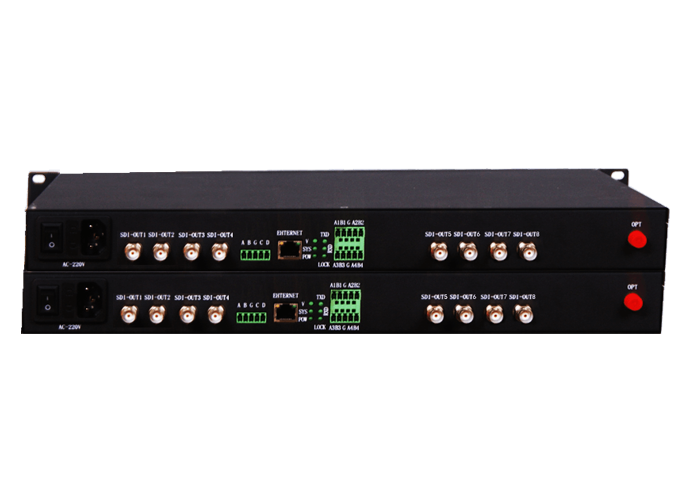

  • 信号输入
    16路
  • 信号输出
    16路
  • 接口标准
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 视频接口
    BNC
  • 输入带宽
    270M Hz~2.97GHz
  • 输入输出电平
    800mV P-P
  • 输入阻抗
    75Ω
  • 返回损耗
    ＜-40dB@5MHz
  • 传输类型
    单模单纤（多模可选）
  • 传输距离
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波长
    1310nm-1620nm
  • 输出光功率
    -5～-10dBm
  • 接收灵敏度
    -26dBm (-30dBm for 60km)
  • 音频接口
    3.5mm
  • 音频类型
    双向立体声音频
  • 数字采样
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音频阻抗
    600Ω 非平衡
  • 数据接口
    工业标准接线端子
  • 数据类型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 误码率
    <10-9
  • 平均无故障工作时间
    ＞10万小时
  • 产品规格
    4U机架式：485L×280W×195H（mm）
