YB分量矩阵切换器

分量高清视频信号矩阵切换系统

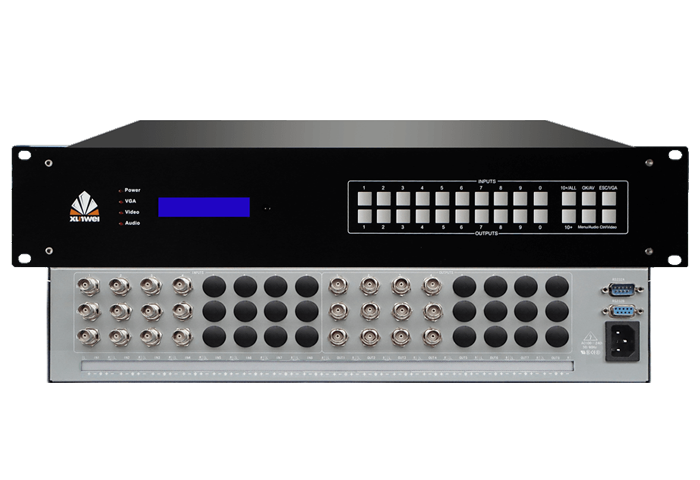

4路YB分量矩阵切换器

产品简介

XUNWEI™ 色差分量视频矩阵是讯维研发生产的多通道输入输出三色差分量信号矩阵产品，用于将多个分量视频信号切换到输出通道中的任一输出通道，具有RS-232通讯接口和网络接口，方便与电脑、遥控系统或各种远端控制设备连接应用。分量视频系列矩阵切换器，采用性能极高的专业矩阵处理芯片，输出更加稳定，图像清晰无重影。信号频宽达450MHz，带有断电现场保护，LCD液晶显示，内嵌智能控制及管理软件，提供RS232通讯接口，可以与PC，遥控系统或各种远端控制设备配合使用。三色差分量视频矩阵广泛应用于广播电视工程，多媒体会议厅，大屏幕显示工程，电视教学，指挥控制中心等场合。

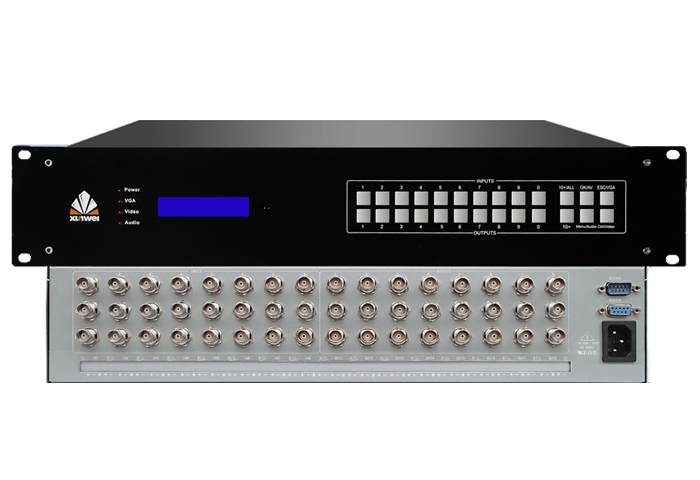

8路YB分量矩阵切换器

产品特性

●1080P分辨率：采用超强图像处理芯片，轻松实现1080P（1920*1080）高清分辨率。
●预案管理：提供最多32个用户自定义的输出通道配置方案，在客户端可以轻松管理预案的调用与管理。
●控制灵活：支持RS32（软件）、面板、遥控、网络（选配）等多种控制方式。
●自动轮巡：可设置轮巡通道、时间、间隔，可轻松实现信号自动切换。
●音频选配：可选配音频接口，实现音视频同步或异步控制。

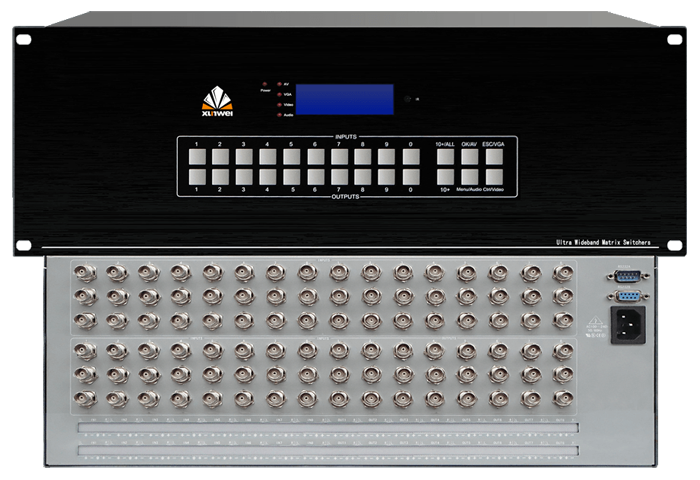

16路YB分量矩阵切换器

32路YB分量矩阵切换器

YB分量矩阵切换器系列

XW-YB0404 XW-YB0808 XW-YB1616 XW-YB3232

信号输入
4路

信号输出
4路

带宽(速率)
450MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

信号类型
色差分量信号

接口
BNC/RCA

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
2U

信号输入
8路

信号输出
8路

带宽(速率)
450MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

信号类型
色差分量信号

接口
BNC/RCA

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
2U

信号输入
16路

信号输出
16路

带宽(速率)
450MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

信号类型
色差分量信号

接口
BNC/RCA

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
4U

信号输入
32路

信号输出
32路

带宽(速率)
450MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz

信号类型
色差分量信号

接口
BNC/RCA

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
8U
