SDI矩阵切换器

SDI高清数字信号矩阵切换系统

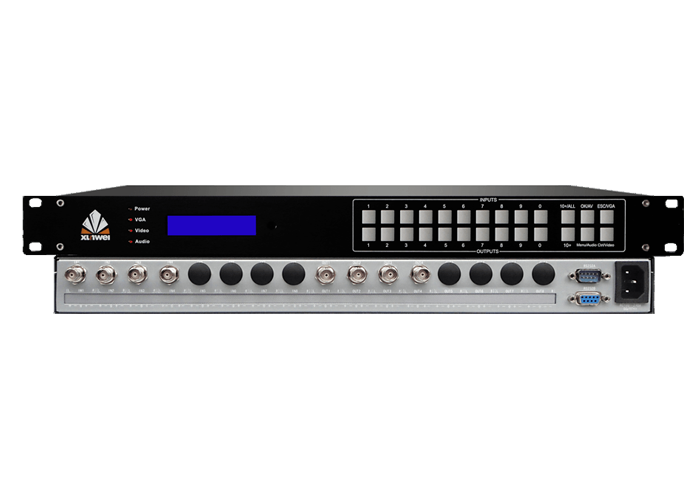

4路SDI矩阵切换器

产品简介

XUNWEI™ SDI矩阵切换器是讯维研发生产的一多通道输入输出3G-SDI视频矩阵系统产品，用于将多个数字3G/HD/SD-SDI高清视频信号切换到输出通道中的任一输出通道。SDI系列数字高清矩阵内部采用专用的3Gb/s高速开关芯片，图像清晰无误码；输入端采用了自适应均衡专用芯片，提高了输入信号的适应能力，输出带驱动设计，有效增强了输出能力。SDI数字高清矩阵主要应用于高清广播电视工程、高清可视会议厅、大屏幕显示工程、高清电视教学、指挥控制中心等高清应用场所。

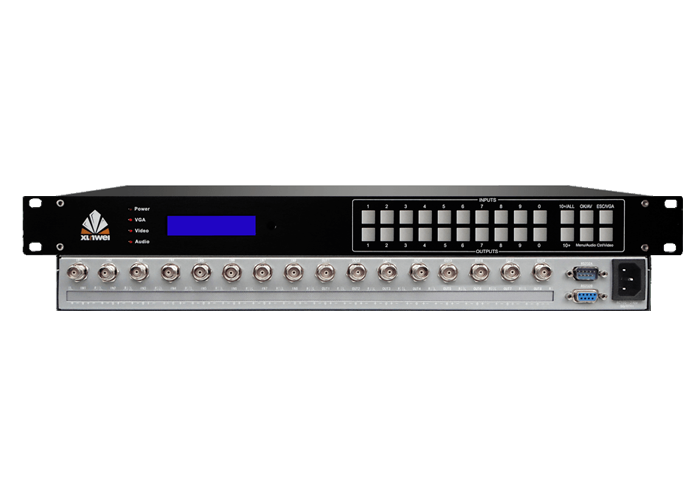

8路SDI矩阵切换器

产品特性

●1080P分辨率：采用超强图像处理芯片，轻松实现1080P（1920*1080）高清分辨率。
●预案管理：提供最多32个用户自定义的输出通道配置方案，在客户端可以轻松管理预案的调用与管理。
●模块化设计：采用模块化设计，即机箱加板卡，可根据现场需求自由扩展。（部分型号）
●控制灵活：支持RS32（软件）、面板、遥控、网络（选配）等多种控制方式。
●自动轮巡：可设置轮巡通道、时间、间隔，可轻松实现信号自动切换。
●3G-SDI：支持3G-SDI信号，同时兼容HD-SDI和SD-SDI信号传输。

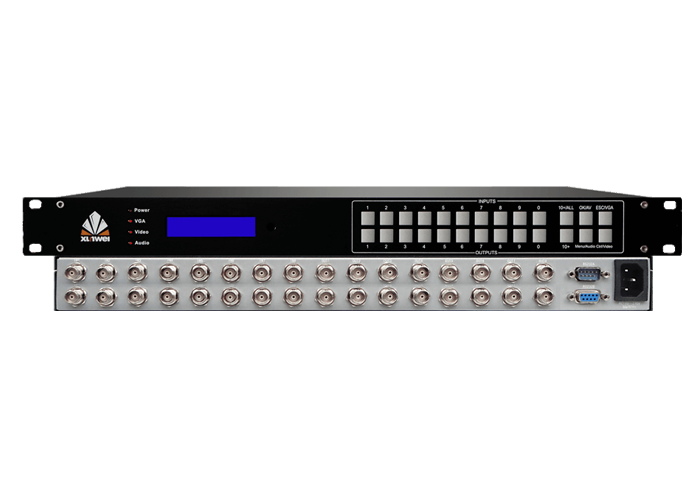

16路SDI矩阵切换器

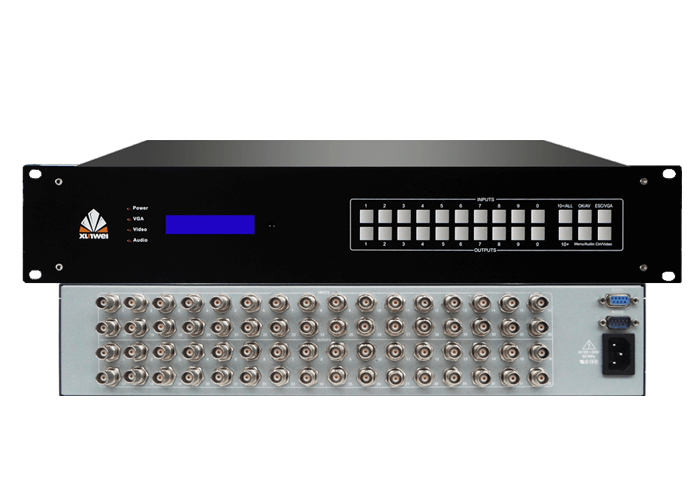

32路SDI矩阵切换器

SDI矩阵切换器系列

XW-SD0404 XW-SD0808 XW-SD1616 XW-SD3232

信号输入
4路

信号输出
4路

带宽(速率)
2.95GBits

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
4K/30Hz（3840*2160），1080P/60Hz

信号类型
SDI数字信号

接口
BNC

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
1U

信号输入
8路

信号输出
8路

带宽(速率)
2.95GBits

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
4K/30Hz（3840*2160），1080P/60Hz

信号类型
SDI数字信号

接口
BNC

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
1U

信号输入
16路

信号输出
16路

带宽(速率)
2.95GBits

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
4K/30Hz（3840*2160），1080P/60Hz

信号类型
SDI数字信号

接口
BNC

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
1U

信号输入
32路

信号输出
32路

带宽(速率)
2.95GBits

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
4K/30Hz（3840*2160），1080P/60Hz

信号类型
SDI数字信号

接口
BNC

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
2U
