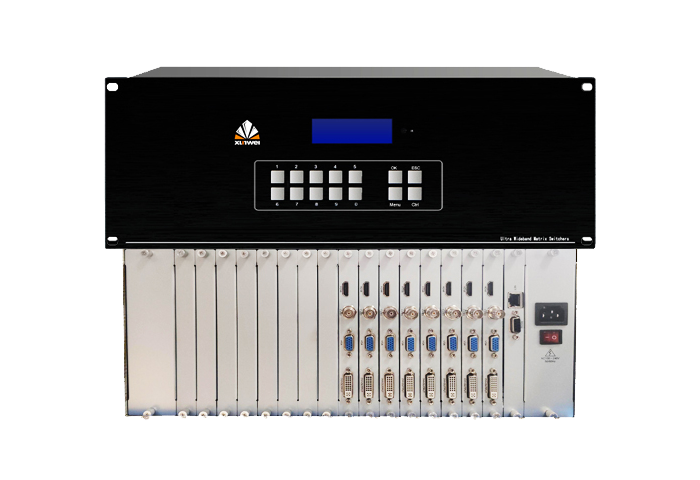

8路高清画面分割器

8路高清信号画面分割器
8路高清画面分割器

产品简介

XUNWEI™ 8路高清画面分割器是专用的视频处理与控制设备,主要功能是在高分辨率的显示设备(平板/投影机)上以全屏或多窗口模式同时显示8路视频信息;也就是将8路HDMI、DVI、VGA、CVBS视频画面,选择其中部分或全部通道画面在显示器件上分割显示,支持1080p/60Hz 的分辨率。输出支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。HDMI 输入和输出完全符合 HDCP 标准,确 保了受保护内容的正常播放,可以支持多画面显示,包括画中画窗口的位置、尺寸、大小、优先级、画画冻结等。高清画面分割器非常适合对画质要求极高的图像和视频演 示应用环境,例如控制指挥中心,视频会议,医疗设施,法 庭和会议室等。
8路高清画面分割器

产品特性



●FPGA逻辑架构:采用FPGA纯硬件架构,无操作系统无硬盘,避免了系统死机、硬件冲突以及病毒等问题。
●画面调整功能:通过软件可实现对画中画窗口的位置、尺寸、大小等进行任意调整。
●1080P分辨率:采用超强图像处理芯片,轻松实现1080P分辨率图像的输入输出。
●预案管理功能:提供最多16种用户自定义的输出画面模式方案,在客户端可以轻松管理预案的调用与管理。
●分辨率自适应:输入分辨率自适应,并且可对输出分辨率进行调整。
●多信号接口:输入支持CVBS、VGA、HDMI、USB(仅4画面支持)等多种信号。
8路高清画面分割器
8路高清画面分割器
8路高清画面分割器系列
  • 视频输入
    8路VGA、CVBS、HDMI
  • 视频输出
    1路DVI
  • HDMI标准
    HDMI1.3,支持HDCP协议
  • 同步类型
    RGsB,RGBS,RGBHV
  • 输出分辨率
    1920x1080@60HZ
  • 图象控制
    窗口全屏显示,多窗口显示,缩放,漫游 ,叠加
  • 控制方式
    遥控、串口(软件)
  • 控制接口
    RS-232(DB9)
  • 工作温度
    0℃-50℃
  • 工作湿度
    5%~75%
  • 电 源
    180~240V/AC 50Hz-60Hz
  • 功 耗
    单路最大15W
  • 产品尺寸
    标准机架式4U
