SDI分配器

多路高清SDI分配器

产品简介

XUNWEI™SDI 分配器是一款专业的1路输入、多路输出分配放大器，用于3G-SDI和多速率HD-SDI串行数据视频信号分配传输，其最高速率可达2.97Gbps。它能自动识别并适应符合SMPTE和ITU标准（包括 SMPTE 259M、292M和424M以及ITU-R.BT601和BT1120）的通用串行数字视频信号。SDI分配器是应用于广播和视频生产设施、医学设施、舞台租赁以及其它需要将单一串行数字视频信号源同时发送到多台显示设备等环境的理想选择。

产品特性

●高清分辨率：支持分辨率高达1080p/60Hz，图像清晰稳定。
●性能稳定：具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能，故障率低。
●增益补偿：采用高性能的图像处理及信号长矩离传输失真增益补偿技术，图像输出更加稳定可靠。
●数字传输：支持任何高分辨率运动、静止图像无失真传输；克服了常规的模拟多信号同时传输时交调干扰严重、容易受环境干扰影响。
●长距传输：可将高达1080P分辨率的SDI信号传输至100米的距离。
●无缝级联：支持无缝级联，通过级联可以增加SDI的输出口数量。

SDI分配器系列

XW-SD0104 XW-SD0108 XW-SD0116 XW-SD0132

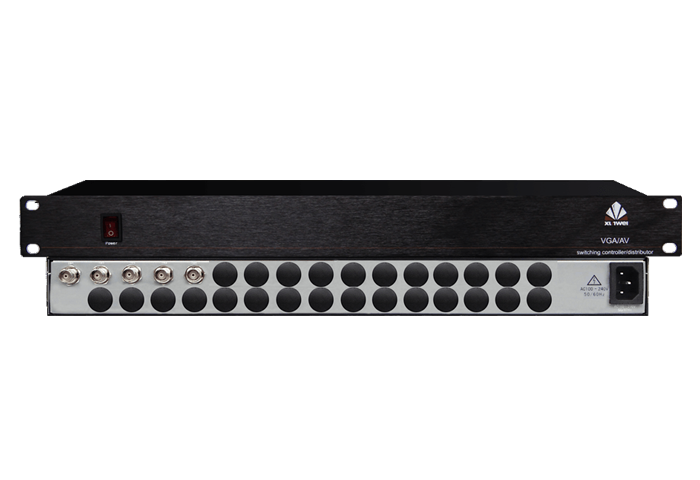

视频输入
1路SDI

视频输出
4路SDI

信号类型
SD-SDI/HD-SDI/3G-SDI信号

视频接口
BNC

带宽(速率)
2.95Gbps

通道间隔离度
>65dB

最大传播延时
5ns(±1ns)

最大分辨率
1080P/60Hz

最大传输距离
15m

最小电平
0.5Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

电源
180VAC ~ 240VAC, 50/60 Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~ 75%

尺寸
桌面式/1U机架式

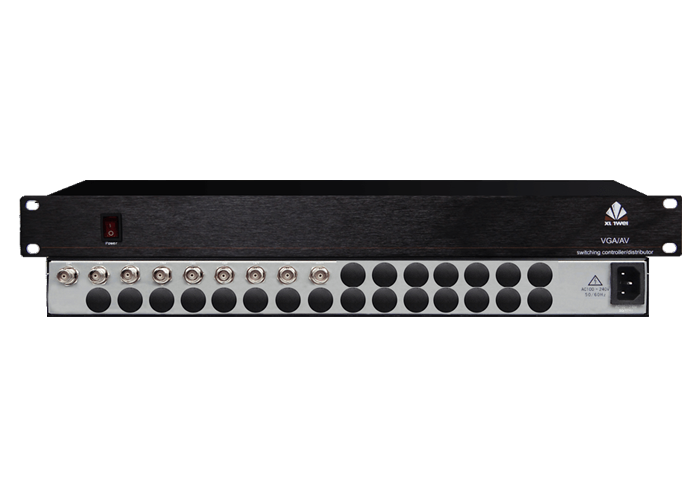

视频输入
1路SDI

视频输出
8路SDI

信号类型
SD-SDI/HD-SDI/3G-SDI信号

视频接口
BNC

带宽(速率)
2.95Gbps

通道间隔离度
>65dB

最大传播延时
5ns(±1ns)

最大分辨率
1080P/60Hz

最大传输距离
15m

最小电平
0.5Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

电源
180VAC ~ 240VAC, 50/60 Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~ 75%

尺寸
标准机架式1U

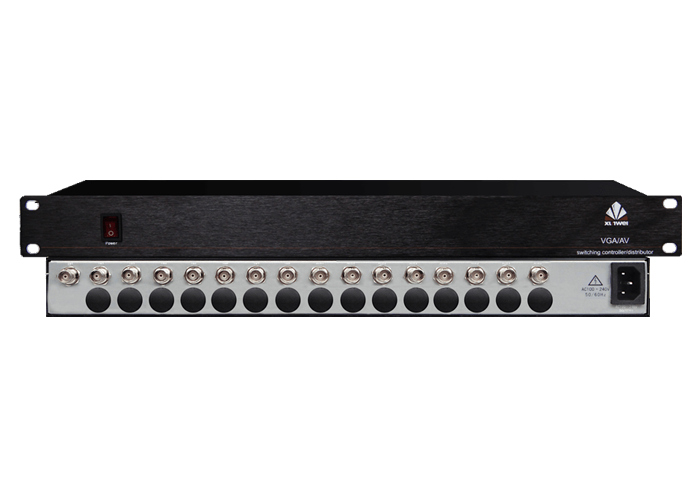

视频输入
1路SDI

视频输出
16路SDI

信号类型
SD-SDI/HD-SDI/3G-SDI信号

视频接口
BNC

带宽(速率)
2.95Gbps

通道间隔离度
>65dB

最大传播延时
5ns(±1ns)

最大分辨率
1080P/60Hz

最大传输距离
15m

最小电平
0.5Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

电源
180VAC ~ 240VAC, 50/60 Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~ 75%

尺寸
标准机架式1U

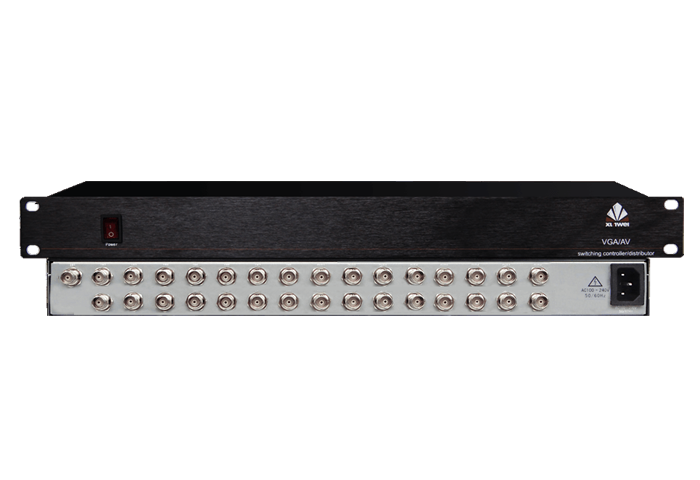

视频输入
1路SDI

视频输出
32路SDI

信号类型
SD-SDI/HD-SDI/3G-SDI信号

视频接口
BNC

带宽(速率)
2.95Gbps

通道间隔离度
>65dB

最大传播延时
5ns(±1ns)

最大分辨率
1080P/60Hz

最大传输距离
15m

最小电平
0.5Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

电源
180VAC ~ 240VAC, 50/60 Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~ 75%

尺寸
标准机架式1U
