VGA矩阵切换器_模拟_视频_VGA模拟矩阵厂家-讯维

VGA矩阵切换器

VGA高清模拟信号矩阵切换系统

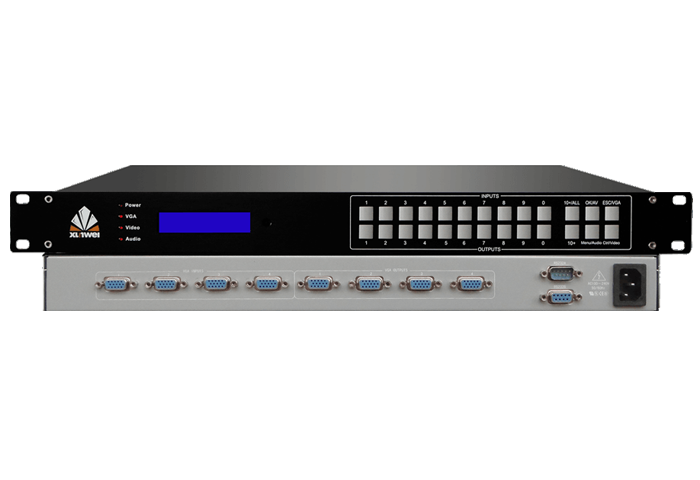

4路VGA矩阵切换器

产品简介

XUNWEI™ VGA矩阵切换器是讯维研发生产的多通道输入输出VGA信号高清矩阵产品，可连接多个不同的VGA信号及立体声输入源, 多不同的VGA接收显示设备及音频输出。VGA系列矩阵切换器采用性能极高的专业矩阵处理芯片，输出更加稳定，图像清晰无重影。信号频宽达600MHz，带有断电现场保护，LCD液晶显示，内嵌智能控制及管理软件，提供RS232通讯接口，可以与PC，遥控系统或各种远端控制设备配合使用。讯维VGA矩阵提供联网接口，可以让多台矩阵串联使用，以扩充多路端口。广泛应用于广播电视工程，多媒体会议厅，大屏幕显示工程，电视教学，指挥控制中心等场合。

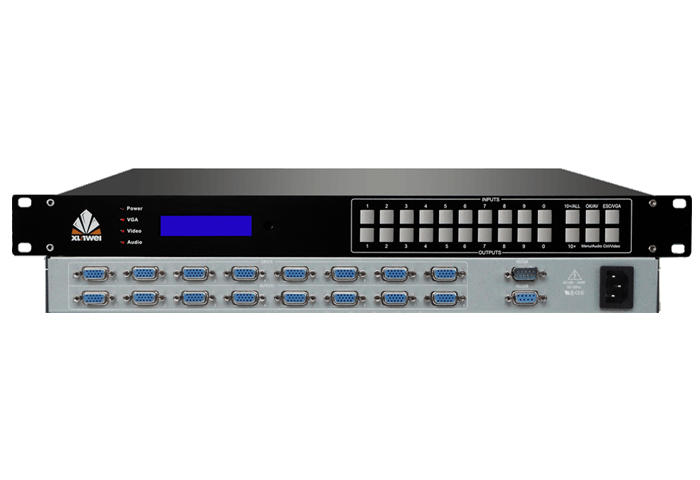

8路VGA矩阵切换器

产品特性

●1080P分辨率：采用超强图像处理芯片，轻松实现1080P（1920*1080）高清分辨率。
●预案管理：提供最多32个用户自定义的输出通道配置方案，在客户端可以轻松管理预案的调用与管理。
●模块化设计：采用模块化设计，即机箱加板卡，可根据现场需求自由扩展。（部分型号）
●控制灵活：支持RS32（软件）、面板、遥控、网络（选配）等多种控制方式。
●自动轮巡：可设置轮巡通道、时间、间隔，可轻松实现信号自动切换。

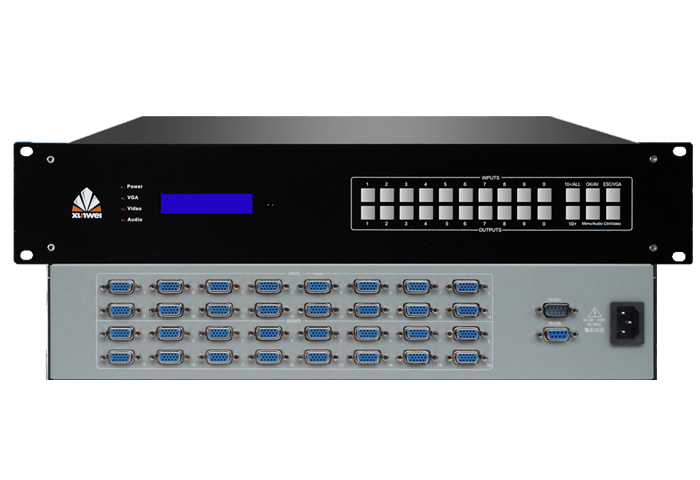

16路VGA矩阵切换器

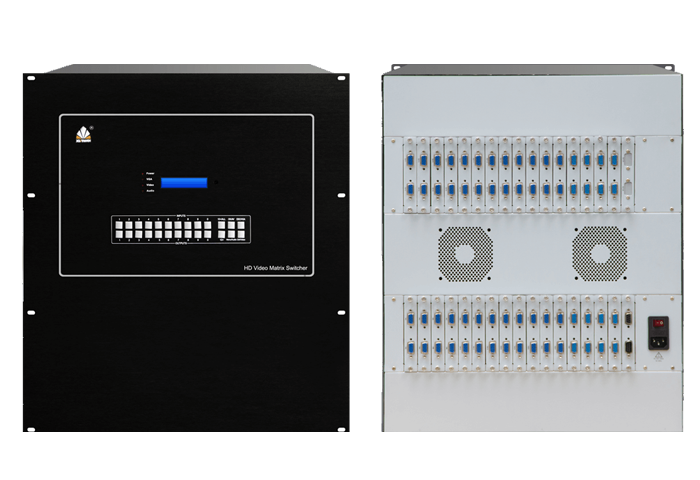

32路VGA矩阵切换器

VGA矩阵切换器系列

XW-VG0404 XW-VG0808 XW-VG1616 XW-VG3232

信号输入
4路

信号输出
4路

带宽(速率)
600MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz（1920*1080）

信号类型
VGA模拟信号

接口
VGA(DB15)

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
1U

信号输入
8路

信号输出
8路

带宽(速率)
600MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz（1920*1080）

信号类型
VGA模拟信号

接口
VGA(DB15)

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
1U

信号输入
16路

信号输出
16路

带宽(速率)
600MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz（1920*1080）

信号类型
VGA模拟信号

接口
VGA(DB15)

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
2U

信号输入
32路

信号输出
32路

带宽(速率)
600MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大传播延时
5ns(±1)

切换速度
≤180ns

输出分辨率
1080P/60Hz（1920*1080）

信号类型
VGA模拟信号

接口
VGA(DB15)

最小电平
0.5Vp-p

最大电平
1.0Vp-p

阻抗
75Ω

回波损耗
-30db@5MHz

控制方式
面板、遥控、软件、网络

控制接口
RS-232(DB9)

电源
100VAC~240VAC,50/60Hz

存储环境温度
-20°C ~ +60°C

工作温度
0℃-50℃

相对环境湿度
5%~75%

产品尺寸
12U
