AV音视频矩阵切换器

AV模拟音视频信号矩阵切换系统

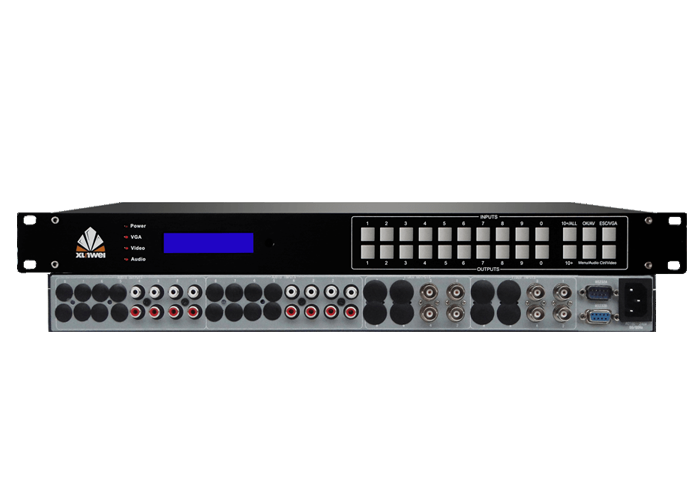

4路AV音视频矩阵切换器

产品简介

XUNWEI™ AV音视频矩阵是讯维研发生产的多通道输入输出音频视频矩阵系统产品,用于将多个视频信号与立体声音频信号切换到输出通道中的任一输出通道。AV矩阵切换器系列专为适应复合视频和立体声音频切换系统的要求,具有RS-232通讯接口和,方便与电脑、遥控系统或各种远端控制设备连接应用。讯维AV矩阵切换器广泛的应用于会议中心和会议厅的视频和音频路由的要求,指挥和控制中心,大学的教学楼,家庭影院和大型住宅系统,商业娱乐系统,以及其他许多高层次的场所。

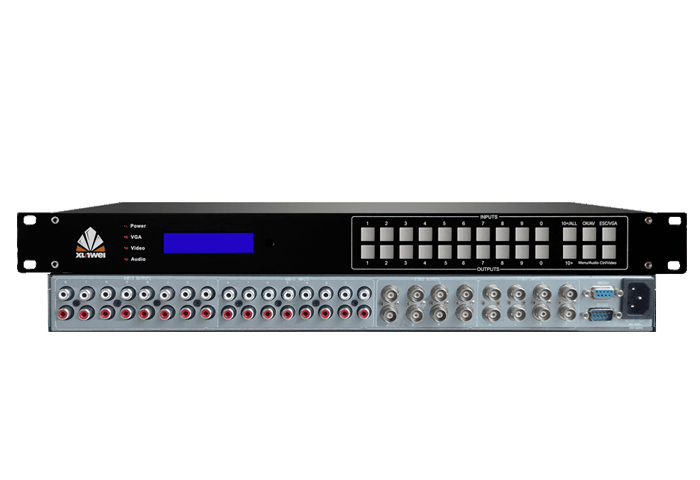

8路AV音视频矩阵切换器

产品特性



●PAL/NTSC制式:支持PAL/NTSC制式标准的复合视频信号,制式自适应。
●预案管理:提供最多32个用户自定义的输出通道配置方案,在客户端可以轻松管理预案的调用与管理。
●控制灵活:支持RS32(软件)、面板、遥控、网络(选配)等多种控制方式。
●自动轮巡:可设置轮巡通道、时间、间隔,可轻松实现信号自动切换。
●音视频分控:可实现音视频同步或异步控制。

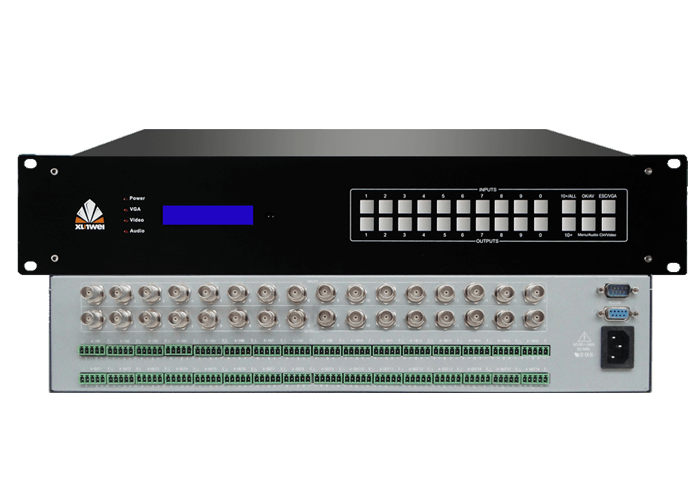

16路AV音视频矩阵切换器

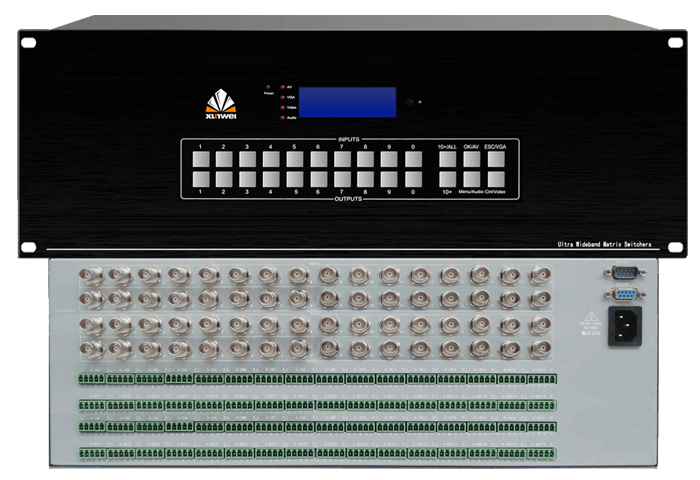

32路AV音视频矩阵切换器
AV音视频矩阵切换器系列
  • 信号输入
    4路
  • 信号输出
    4路
  • 带宽(速率)
    150MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤180ns
  • 视频制式
    PAL/NTSC制式自适应
  • 信号类型
    AV音视频信号
  • 接口
    视频:BNC/RCA 音频:RCA/凤凰端子
  • 最小电平
    0.5Vp-p
  • 最大电平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波损耗
    -30db@5MHz
  • 控制方式
    面板、遥控、软件、网络
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    1U
  • 信号输入
    8路
  • 信号输出
    8路
  • 带宽(速率)
    150MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤180ns
  • 视频制式
    PAL/NTSC制式自适应
  • 信号类型
    AV音视频信号
  • 接口
    视频:BNC/RCA 音频:RCA/凤凰端子
  • 最小电平
    0.5Vp-p
  • 最大电平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波损耗
    -30db@5MHz
  • 控制方式
    面板、遥控、软件、网络
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    1U
  • 信号输入
    16路
  • 信号输出
    16路
  • 带宽(速率)
    150MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤180ns
  • 视频制式
    PAL/NTSC制式自适应
  • 信号类型
    AV音视频信号
  • 接口
    视频:BNC/RCA 音频:RCA/凤凰端子
  • 最小电平
    0.5Vp-p
  • 最大电平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波损耗
    -30db@5MHz
  • 控制方式
    面板、遥控、软件、网络
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    2U
  • 信号输入
    32路
  • 信号输出
    32路
  • 带宽(速率)
    150MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤180ns
  • 视频制式
    PAL/NTSC制式自适应
  • 信号类型
    AV音视频信号
  • 接口
    视频:BNC/RCA 音频:RCA/凤凰端子
  • 最小电平
    0.5Vp-p
  • 最大电平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波损耗
    -30db@5MHz
  • 控制方式
    面板、遥控、软件、网络
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    4U
