高清混合切换器

高清数字模拟混合音视频切换器

产品简介

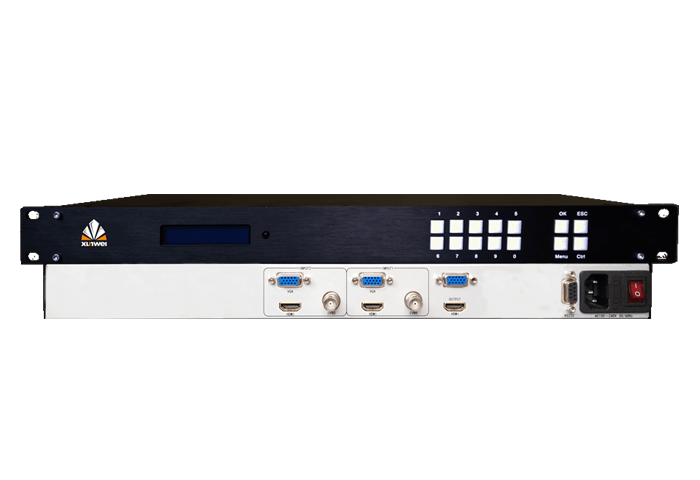

XUNWEI™高清混合切换器是讯维最新研发的新一代模拟和数字切换器整合于一体的高清信号切换器。支持从3、6、9、12、32、最大可配置为 64x1的规格。HDMI、VGA、CVBS、3G-SDI(选配)接口形式作为输入接口,输出为1路VGA和1路HDMI。高清混合切换器解决了视音频会议项目中由于视频信号源种类繁多,各种信号不兼容的困难,并最大程度的节省成本,利于系统升级、扩容及维护。

产品特性



●丰富的接口:输入输出接口丰富,采用HDMI、VGA、CVBS、3G-SDI(选配)接口形式作为输入接口,输出为1路VGA和1路HDMI。
●自动轮巡:自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道,轻松实现自动切换。
●预案管理:提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理。
●分辨率设置:输出通道可以配置相同或不同的分辨率以便使用不同显示屏幕达到最佳显示效果。
●HDCP兼容性:输入输出接口与支持HDCP的信号源和支持HDCP的显示器兼容。
●多种控制方式:支持红外遥控、面板管理、RS232管理、网络管理(选配),使对切换器的控制变得随心所欲。
●1080P分辨率:支持1080P(1920*1080)分辨率图像输入输出切换显示,为你带来震撼的视觉体验。
高清混合切换器系列
  • 信号输入
    3路
  • 信号输出
    1路
  • 信号类型
    CVBS、VGA、HDMI、3G-SDI(选配)
  • 信号接口
    BNC、VGA、HDMI
  • 带宽(速率)
    12.75Gbps
  • 通道间隔离度
    >65dB
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤100ns
  • 输出分辨率
    1080P/60Hz
  • 控制方式
    面板、遥控、软件、网络(选配)
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    标准机架式1U
  • 信号输入
    6路
  • 信号输出
    1路
  • 信号类型
    CVBS、VGA、HDMI、3G-SDI(选配)
  • 信号接口
    BNC、VGA、HDMI
  • 带宽(速率)
    12.75Gbps
  • 通道间隔离度
    >65dB
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤100ns
  • 输出分辨率
    1080P/60Hz
  • 控制方式
    面板、遥控、软件、网络(选配)
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    标准机架式1U
  • 信号输入
    9路
  • 信号输出
    1路
  • 信号类型
    CVBS、VGA、HDMI、3G-SDI(选配)
  • 信号接口
    BNC、VGA、HDMI
  • 带宽(速率)
    12.75Gbps
  • 通道间隔离度
    >65dB
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤100ns
  • 输出分辨率
    1080P/60Hz
  • 控制方式
    面板、遥控、软件、网络(选配)
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    标准机架式1U
  • 信号输入
    12路
  • 信号输出
    1路
  • 信号类型
    CVBS、VGA、HDMI、3G-SDI(选配)
  • 信号接口
    BNC、VGA、HDMI
  • 带宽(速率)
    12.75Gbps
  • 通道间隔离度
    >65dB
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤100ns
  • 输出分辨率
    1080P/60Hz
  • 控制方式
    面板、遥控、软件、网络(选配)
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    标准机架式1U
