音频信号的传输方式

2019.06.18

音频信号的传输方式分为平衡传输和非平衡传输两种方式。平衡与非平衡是指音频信号传输的两种不同类型。

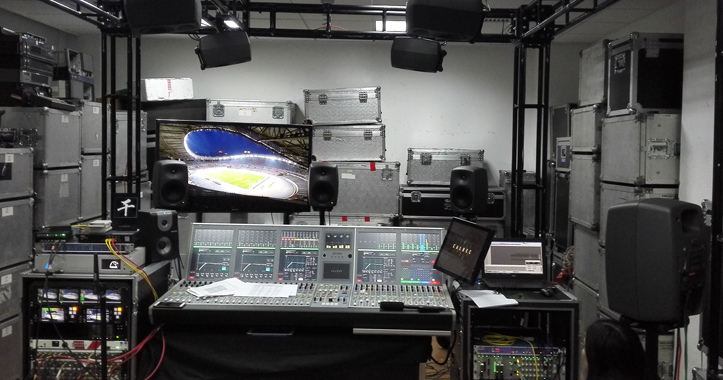

音频传输系统
声明:部分内容及图片来源于网络,如有侵权请联系删除。
一、平衡传输

平衡传输线里有三芯,其中一芯传输正半波( + )信号,还有一芯传输的题半波(-)信号,最后一芯是地线。一般串进电缆或设备的噪声会出现在正、负两端,对地电压和相位完全一样,这样的噪声被称为共模噪声。而平衡传输由于传输的是波形两端的信号差(也就是电压的差异),能够很好地抑制共模噪声,因此平衡传输具有非平衡方式不可比拟的抗干扰性能。

平衡传输是一种应用非常广泛的音频信号传输方式。它是利用相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低。它需要并列的三根导线来实现,即接地、热端、冷端。所以平衡输入、输出插件必须具有3个脚位,如卡依或大三芯插件。当然,其传输电缆也是2芯1屏蔽层的信号线,由于热端信号线和冷端信号线在同一屏蔽层内相对距离很近,所以在传输过程中受到的其他干扰信号也几乎相同。其连接原理是:由于被传输的热端信号和冷端信号相位相反。所以在下一级设备的输入端把热端信号和冷端信号相减,相同干扰信号被抵消,被传输信号由于相位相反而不会损失。在专业的场合和传输距离比较远的时候通常使用平衡传输方法。

平衡传输是完美音质的一部分,而后端的电路也需要采用平衡电路设计才能完美配合平衡式传输,两者缺一不可。一个真正的平衡式电路设计,是将波形的正负半波分别用一组线路进行放大,然后耦合成为完整的波形,因此,每声道需要两组完全对称的零部件。在家用电器的连接线中,也有用两芯屏蔽线作音频连接线的,但是,它传输的是左右声道,是两个信号,不属于平衡接法。

二、非平衡传输

非平衡传输就是仅用一条信号线传送信 号的连接方法。它只有两个端子:信号端与接地端。非平衡式的输入输出端口一般都使用两个脚位大两芯连接插件通常在要求不高或近距离信号传输的场合使用,如家庭音响系统。这种连接也常用于电吉他等电子乐器。

对于选择什么接法一般根据设备对接的具体要求而定,能使用平衡接法的尽量使用平衡接法,进行连接时务必先看清面板上的说明,最好先阅读使用说明书上的有关事项。在一些场合还可能遇到一端的设备接口是平衡接口,另-端的设备是不平衡接口的情况。在要求严格的情况下,就必须使用转换电路将平衡转为不平衡,或将不平衡转为平衡。
