VGA线的制作流程

2021.05.22

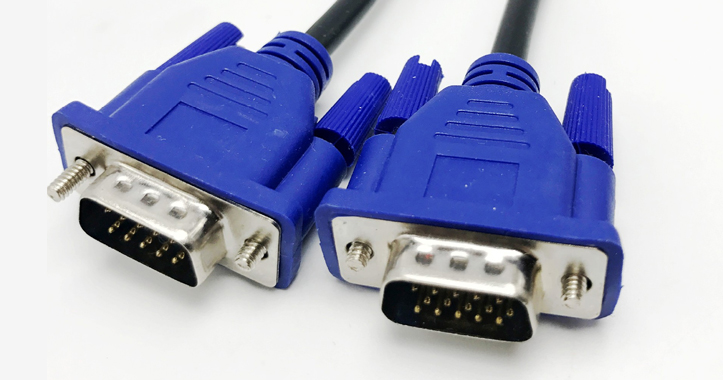

利用容易布线的网线(¥2.0/米),2个VGA插头(¥2.5*2)。使用8条线焊接出VGA连线,显示器是液晶17寸刷新在1280*1024 60Hz,显示正常。

为什么用网线?因为买的VGA线插头过大(过墙需要打很大一个洞),价格也不便宜,线也较硬,布线不美观。网线可以在墙上钻一个普通8mm孔就可以了,买白色线基本和墙体一个颜色不影响美观。

网线中的8芯线焊接VGA针脚只焊7线的焊接方法: 35W电烙铁,松香,焊锡丝 1、2、3脚分别用用其中3根颜色分别焊接两头颜色对应。 5、6、7、8、9、10脚用其中2根颜色并线焊接在一起做公共地。4、11、12脚不接 13脚接网线中的其中一根颜色的线。 14脚接网线中的其中一根颜色的线。 15脚接网线中的其中一根颜色的线并和VGA插头外壳焊接。

NVR

声明:部分内容及图片来源于网络,如有侵权请联系删除。
网线屏蔽层同时包扎在VGA插头外壳上,插头2端连接网线处用热缩管包扎起来美不容易弯折损坏。

看大家有很多疑问,其实只要学电工或电子的动手制作都很容易,什么信号衰减就个人看来显示的网页文字基本看不出有什么不同。这次制作网线VGA延长线实际属于偶然。年前的电脑报刊登了《电脑一拖二制作》。我照着做成功了。但VGA线成品较贵最主要原因我布线发现线比较硬又是黑色的,头又比较大需要在墙上开较大的孔,原想切断后重新焊接,萌发自己做一条VGA线(包括做USB延长线用于无限鼠标键盘接收器,电脑音频输出线)。在网上搜索后发现VGA接线定义实际不需要15条线,最低6条也可以,于是采用了网线。网线里面是全铜线铜的导电是比较好的。

上面地线我使用了2条(实际3条包括15脚和外壳接地),为了就是怕信号衰减和起噪音屏蔽作用(懂点音响技术的明白这个道理)。 我一共买了20米一开二,一条做VGA线,一条做USB延长线和音频输出线(4芯做USB线实测末端电压5.1V,"可能表不太准确,电脑端是5.13V"衰减0.03V,4芯做立体声音频线)。去头卡尾我算了单条9米长 。

网线不贵,喜欢动手的可以自己试一下。即使失败浪费也不大,何况不会失败,除非你焊接动手能力和买的流野线较差才会失败。

焊接时4、5、9、11、12先不要焊接上,我焊接时除了必要的信号线1、2、3、6、7、8、13、14、15先焊接就在电脑前试过显示正常后才把剩余的线一一试着搭接上的,怕的是剩余的所谓地址码线如果有用岂不是短路?确认正常后才布线。这么焊接是拆卸过2台显示器后盖包括电脑主板VGA输出口看了VGA连线实际在电路板上接线进行的。也可以明确告诉大家17寸显示器VGA连线实际只有8条连接的电路板上。
