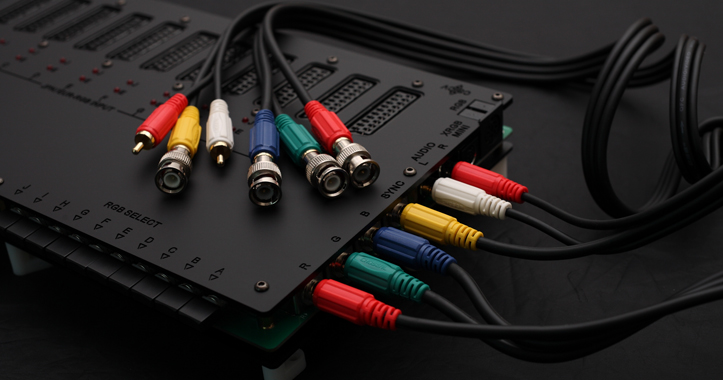

大家知道，视频分配器是种将一个视频信号源分配成多路视频信号的设备，即实现一路视频输入、多路视频输出的功能，并可在无扭曲或无清晰度损失的情况下，观察视频输出，通常，视频分配器除了提供多路独立视频输出，还兼具有视频信号放大功能，故也称为视频分配放大器。

声明：部分内容及图片来源于网络，如有侵权请联系删除。

(1)电路分析。该视频分配器为1入8出型电路，来自信号源的视频信号可由CZ1 (三只RCA莲花插座)输入;输出信号则由C2~ CZ9 共8组莲花插座输出。为了保证传递分配输出后的视频信号电平幅值满足正常要求，CZ1上视频V入、音频左AL入、音频右AR输入信号需先经由Q3~Q4和Q1~Q2等组成的视频、音频电路进行有源放大。首先，Q3~ Q4 构成高增益视频放大电路，视频信号由C9、C10输入到Q3射极跟随器处理后，再由Q4 进行补充放大，在Q4集电极输出幅值足够的视频电压信号。此后，该视频信号电压又分别进入Q5~Q12 共8路独立的射极跟随器，完成8路视频信号的隔离输出，从而在实际使用时，杜绝因外接的某路视频输出可能存在的辐射干扰反窜入分配器，对其他各路造成不良干扰影响。

电路在音频处理方面则较为简单，CZ1上输入的左(AL)、右(AR)声道音频信号，先由Q1、Q2两路独立的射极跟随器完成隔离放大后，再由CT、C8上分别输出。此后，两路信号再以R46、R50 等电阻简单隔离形式，各自分配输出到8组输出插座CZ2~CZ9上，以供外部设备使用。

(2)常见故障分析与检修。该视频分配器常见的三种故障的原因分析与检测维修如下。

①输出端信号时常中断:该故障多表现为某一路(或某几路)音频或视频信号无规律地中断，而其他各路输出则正常。这说明输入信号没有问题，检修时首先检查输出端信号线连接状况。例如，发现当用力插按时，信号可暂时恢复，有时可感到该插座较为松动，经开壳检查，发现该插座的地端与电路板上焊点已有裂缝;而其他输出插座上亦有不同程度的类似现象，只是尚未断开而已，重新补焊后，信号输出转为正常。

②视频输出图像有滚道，以及音频有交流杂音:滚道或交流杂音一般是由电路存在的低频干扰所导致的。首先怀疑分配器的供电电源电路可能存在异常，先测量1C1稳压块的3引脚输出9V直流电压，未发现波动异常:但随后检查到其前端供电部分时，发现D1~D4整流二极管中有一-只明显松动， 重新焊接后故障现象消失，这说明是因其接触不良造成电源的波纹系数增大，因此出现了此故障。

③输入音/视频信号正常，但无输出信号:发生故障时，LED 指示灯亦不亮，应判断为供电中断后的"停机"故障。开机检查，发现IC1的1、3引脚均无电压，C1、 C3电解两端也未发现有短路现象。之后，测量到电源变压器初级线圈已断路，更换一只功率稍大的新变压器后开机，LED 点亮，音/视频输出均恢复正常。
