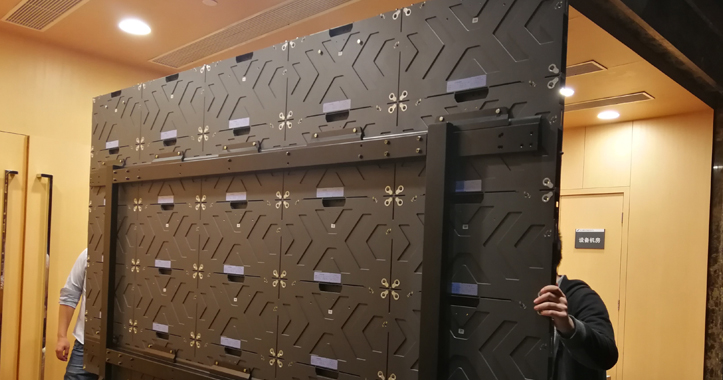

LED显示屏是由一块一块的显示单元板所组成的，信号通过扁平电缆传输。LED显示屏的故障处理与诊断流程如下。
声明：部分内容及图片来源于网络，如有侵权请联系删除。
首先，确定LED显示屏是同步显示屏还是异步显示屏，同步显示屏的显示依赖显示器的设置，异步显示屏不依赖显示器设置。
其次,确定LED显示屏是局部的显示问题还是整屏显示均有问题。当局部显示不正常时,可排除通信方面的问题,通常可确定是LED显示屏硬件出现故障:当整屏显示不正常时，可能的原因为:
●对于同步显示屏，应该确认显示器的设置是否改变，通信是否正常，发送是否正常，然后检测接收是否正常;
●对于异步显示屏，应该首先确认显示屏的参数，如硬件地址、宽度、高度、P是否有改变，如果这些参数都正确，再测试通信是否正常，最后确定LED显示屏控制是否正常。
维修基本步骤
(1)确定模组或者单元板使用的HUB板类型，这样排线的接口定义才能一样，以便往下查找。
(2)根据不同型号的模组或者单元板，给接收卡发送相应的程序，确保模组和单元板在正确的程序下显示，这是找出故障原因的前提。一般，PCB上都会印有该模组或者单元板的型号，以便于查找。
(3)观测模组或者单元板现象，确定初步故障，如常见的串点、小方块等。
(4)使用万用表找出故障，主要是利用上面的短路检测法，在芯片和LED灯的引脚之间进行检测。
(5)如未解决问题，则应再次分析故障原因，并进行必要的检测。
