大屏拼接技术介绍

2022.07.11

大屏拼接是针对单个显示屏不能满足显示需要,由多组显示单元(模组)组合固定,组成一张大的显示屏,组成的大屏可由拼接器控制显示单元、重新组合、任意划分等多种显示模式。大屏拼接的三大主流技术有DLP(Digital Light Procession,数字光处理)拼接、LCD拼接与PDP拼接。大屏幕拼接系统的架构主要分为拼接显示单元、拼接处理器、拼接接口设备和拼接墙软件四个部分,显示单元负责终端显示,拼接处理器是拼接墙的核心,主要功能是把视频信号分割为多个显示单元,将分割后的显示单元信号输出到多个显示终端,并完成用多个显示屏拼接组成一个完整的图像。拼接接口设备包含音视频矩阵、VGA矩阵等,主要连接各类输入及输出设备,对拼接墙的显示内容进行控制和切换。拼接墙软件负责实现拼接墙的画面显示设定及各种功能,以及显示内容的编辑处理,甚至是内容的在线更新。

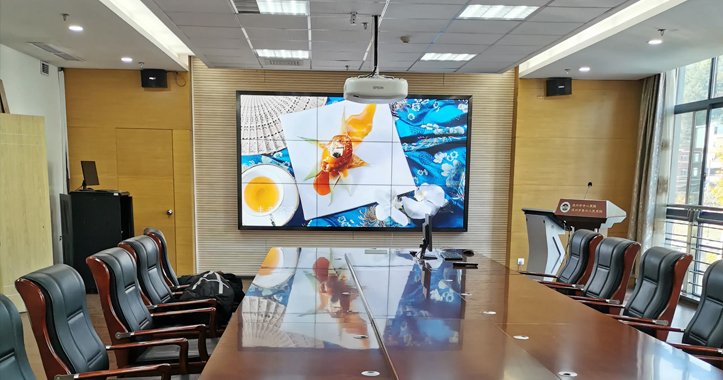

大屏拼接系统
声明:部分内容及图片来源于网络,如有侵权请联系删除。

1、DLP拼接

DLP投影技术应用了DMD(Digital Micro mirror Device,数字微镜元件)来作为主要的关键处理元件以实现数字光学处理过程。这种技术要先把影像信号经过数字处理,然后再把光投影出来。其原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜,通过Ro(光棒)将光均匀化,经过处理后的光通过一个色轮(Color Wheel),将光分成RGB三色(或者RGBW等更多色),再将色彩由透镜投射在DMD芯片上,最后反射经过投影镜头在投影屏幕上成像。

DLP拼接有硬边拼接、简单重叠和边缘融合三种方式。DLP拼接的优点是价格比较便宜。缺点是体积与重量过大,长时间不间断工作,会加快灯的老化。

2.PDP拼接

PDP拼接采用等离子显示屏进行拼接,其优点为颜色鲜艳、高亮度、高对比度、机身超薄。缺点是耗电与发热量很大,灼伤现象,画质随时间递减,形成每块拼接屏之间的色差。

3.LCD拼接

LCD拼接采用液晶显示屏进行拼接,其优点为高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射;缺点是拼接缝稍大。
