讯维高清拼接显示系统助力四川眉山某公安局监控指挥中心

2021.05.26

近日,讯维高清拼接显示系统成功助力于四川眉山某公安局监控指挥中心,实现监控指挥中心视频信号的全天候、智能化管理。讯维高清拼接显示系统由图像拼接处理器与液晶拼接显示单元组成,图像拼接处理器实现指挥中心所有视频信号的同步处理,液晶拼接显示单元实现指挥中心视频的高清大画面显示。图像拼接处理器与液晶拼接显示单元完美的结合,实现指挥中心视频信号的智能控制与高清显示。

监控指挥中心


随着"物联网+"、"人工智能"等技术的日益成熟,人们对海量信息显示的需求越来越大。为了同时显示尽可能多的信息,各种类型的拼接处理器出现。拼接处理器作为大屏幕拼接显示的核心设备之一,随着相应市场规模的扩大,拼接处理器的重要性也日益凸显,市场的关注度也日益增加。

讯维拼接处理器采用先进的高速视频处理芯片具有强大的处理能力,能从根本上保证对所有输入视频进行全实时处理,图像没有延迟,无丢帧现象。而且支持多种类型的模拟或数字信号源输入模式,如电脑信号(VGA/RGB),高清分量信号(YPBPR),复合视频 CVBS,高清数字信号(DVI/HDMI),HD-SDI/3G-SDI,光纤等,并能自动检测信号输入状态,输入图像分辨率能支持1920x1080 /60Hz与3840 x 2160/30HZ 以下所有分辨率。 讯维拼接处理器支持1616系列、3636系列、7272系列同时支持产品定制。下面就具体介绍一下拼接处理器包含哪些特点。

1、场景一键调用

可以对拼接墙上的不同信号窗口布局、大小、位置进行自定义,并将自定义的用户参数保存成场景,方便用户一键调用。这样用户就可以在不同场景间进行定时切换或即时调用,从而迅速改变拼接墙的显示内容或布局来满足不同场合的应用需要。

2、输出信号全同步

拼接器内部视频数据采用单时钟同步技术,所有的视频信号在系统主时钟的控制下同时输出,实现所有的输出端口播放全同步,根本上消除了多个显示屏之间的不同步,避免显示屏播放高动态画面时的撕裂现象。 3、全硬件架构

采用全硬件FPGA架构,内部自建核心运算机制,图像处理性能优异。无内嵌操作系统,启动速度快,没有工控机式设备的死机、硬件冲突、蓝屏、计算机病毒的困扰。平均故障时间MTBF>30,000小时,稳定性高,支持365×24小时的连续运行。

4、输出全通道共享

任意输出通道混插,最大限度的合理分配输入输出资源。用户配置输入输出卡时只需考虑机箱信号插槽的输出总数,不再需要考虑机箱上输入插槽的限制,所有输出插槽均可同时支持输入卡,最大限度的利用设备插槽的资源,为系统配置带来了极大的灵活度和便利性。

5、超高分辨率

支持 480P~4K 输入,输出信号支持 640x480/85HZ 至 3840 x 2160/30HZ

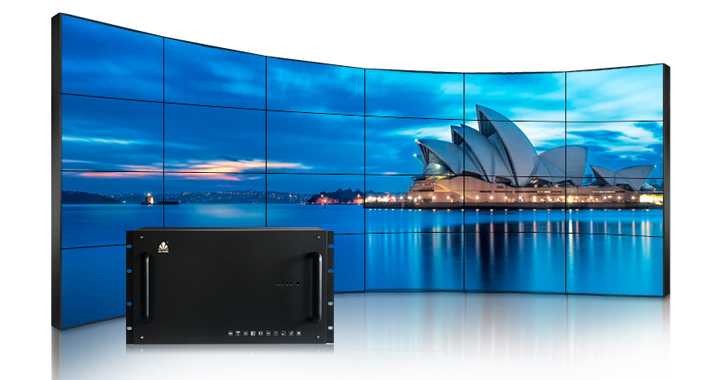

拼接显示系统


6、高性能专业芯片

采用XUNWEI独有的高性能视频处理芯片,芯片采用超短制程半导体工艺,可对高清视频信号进行全帧速实时无失真处理。

7、信号自检测功能

可时时检测当前设备的工作状态,可通过对应的信号指示灯快速判断设备运行状态是否正常;

8、字符编辑标注

支持对所有输入通道进行字符编辑标注,台标叠加功能,可任意设置字体颜色及位置,以方便用户实时掌握当前显示信号的来源。

9、支持无缝切换

自动羽化像素精调,图像参数(白平衡、亮度、对比度、饱和度)调整,透明度任意调节,信号自由裁剪功能,无缝切换(选配)。

10、倍线倍频功能

可以对低分辨率,低场频的输入信号倍频倍线处理,统一处理使得图像增强处理输出到相同分辨率信号,极大程度地提升了画面的整体质量。

11、总线全交换技术

主板采用自主研发的巨量数据交换芯片技术,高速宽带总线,彻底根除了多屏处理器数据总线带宽低下引起的拼接系统显示速度慢且不稳定的瓶颈问题。

12、掉电保护功能

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。 目前,讯维高清拼接处理器主要应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、 交通、 矿业、能源、钢铁、企业等商业显示系统的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统、可以接驳 DLP 背投箱、等离子、液晶电视等大屏幕显示设备。
