讯维图像融合处理系统,开启沉浸式互动体验

2022.01.15

随着社会发展,企业对产品和形象展示的需求越来越强烈,与此同时要求也越来越高。企业展厅在企业发展过程中扮演着越来越重要的角色,展厅的设计已经从传统的展架陈列变为数字内容和互动体验结合,变得展示形式更多样,展示内容更丰富,企业文化和产品表现更全面。针对如今投影技术需求应运而生了许多新技术,可应用于多媒体展览展示、展馆多媒体设备、新产品或者新闻发布会等场合,大到指挥监控中心,网管中心的建立,小到视频会议,学术报告,技术讲座和多功能会议室的进行。

沉浸式融合系统


目前在企业展厅中的应用主要分为五大类:互动体验类、屏幕显示类、数字沙盘类、特种影院类和虚拟仿真类,囊括了企业展厅设计中的各种表现手段。在展厅设计中,需要把空间设计、色彩学、建筑学等诸多学科综合运用,设计出符合企业自身文化风格的展厅。数字化的展厅可以把主推的产品信息通过多媒体展现,省下来更多的空间来展示其他产品,和容纳更多的观众,给企业预留了更多空间。

而沉浸式虚拟现实系统就包含了互动体验、屏幕显示、虚拟仿真三大应用。沉浸式虚拟现实显示系统基于多通道视景同步技术、三维空间整形校正算法、立体显示技术的房间式可视协同环境,该系统可提供一个同房间大小的四面(或六面)立方体投影显示空间,供多人参与,所有参与者均完全沉浸在一个被三维投影画面包围的高级虚拟仿真环境中,借助相应虚拟现实交互设备,从而获得一种身临其境的高分辨率三维立体视听影像和6自由度交互感受。由于投影面几能够覆盖用户的所有视野,所以沉浸式虚拟现实显示系统能提供给使用者一种前所未有的带有震撼性的身临其境的沉浸感。这种完全沉浸式的立体显示环境,为科学家带来了空前创新的思考模式。

多通道投影融合沉浸式虚拟现实系统采用图像融合处理系统是指整幅投影画面由不同的投影机投射画面拼接组成,每个单独的投影画面拼接中有着投影光线和画面内容的重叠部分,通过软硬件的结合处理,消除光线重合部分的多余亮度,从而确保整幅画面上面没有任何接缝,亮度均匀一致,给人带来强烈的视觉冲击体验。

相比传统的投影显示系统,讯维图像融合处理系统具有以下功能优势:

4K 超高清采集

可配置DVI双链路采集卡,一个双链路DVI接口能实现最大4088×4088超高清分辨率采集,使用多个DVI双链路采集卡,可以实现更大规模的显示分辨率。DVI双链路采集卡可以定制分辨率,在非常规拼接墙上实现像素点对像素点的最佳显示效果。

融合带羽化处理

融合带的羽化处理,是将两个投影机投射画面的重叠部分,分别做图像强度的线性变化,让两个投影机投射的画面的重叠部分图像强度与融合带两侧没有经过重叠部分的图像强度相一致,最后产生一个强度均匀,色彩统一的融合画面。

纯硬件架构

采用核心芯片FPGA采用28nm器件,外挂DDR3缓存,信号处理实时高效,设备运行稳定,可实现1080P、2K、4K画面无丢帧处理。

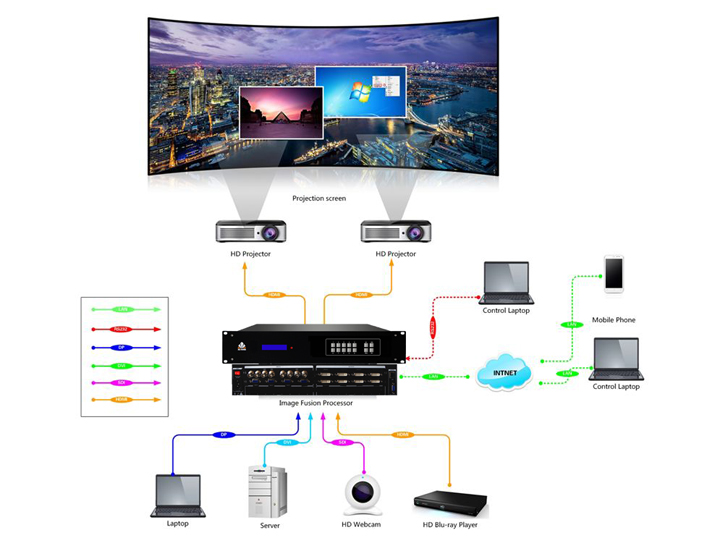

图像融合系统


分布式架构

分布式的设计架构,相比集中式设备,系统扩展性更强――目前可以实现高达72个输出通道的边缘融合系统,未来甚至可以平滑扩展到更大规模。

色域校正

可以通过融合系统自带的颜色自动校正功能来对每一台输出的颜色进行独立调整,解决投影机个体之间的颜色差异问题,轻松应对老项目改造。

超低延时

融合终端图像延时不高于32ms,用户操作无明显延迟感觉,适用于虚拟仿真等具有互动操作的融合项目。

色调处理

融合系统可对原始画面色调进行整体微调,改变颜色色调、冷暖成都,轻松调画面颜色风格。

暗场处理

可通过独有的暗场漏光带处理技术消除边缘融合特有的"漏光带"问题,使得黑场画面平滑自然,无论画面是亮还是暗均能完美呈现。

图像开窗

系统支持开窗操作,适用于视频会议、生产监控等需要图像开窗操作的应用场合。

字符叠加

支持通道字符叠加功能,可实现窗口上叠加自定义标题信息,方便识别信号源类型。

预案调取

系统支持场景预案调取功能,可使用管理软件、中控、平板、手机等快速调用预存好的窗口及布局。

随着计算机技术和投影技术的发展,投影融合的未来也将越来越美好。特别是投影机技术的发展。随着无线投影机、高流明投影机的不断进步,融合技术也将随着硬件设备的进步而逐渐走向更无缝、更靓丽。
